Zobrazení připojeného modelu dle pohledu hostitele

Chcete-li, aby filtry a další grafická přepsání, které jsou použity u pohledu hostitelského modelu, platily i pro připojené modely a vnořené modely v pohledu, použijte nastavení Podle pohledu hostitele (výchozí nastavení).

Poznámka: Nastavení Skrytá hrana použité pomocí možnosti Podle hostitelského pohledu nemá vliv na zobrazení připojených modelů.

1. Otevřete příslušný pohled v hostitelském modelu.
2. Klikněte na kartu Pohledpanel Grafika (Viditelnost/Zobrazení).
3. V dialogu Přepsání viditelnosti/zobrazení proveďte podle potřeby následující kroky:
   • Určete přepsání pro kategorie modelů, kategorie poznámek a importované kategorie v pohledu.
   • Přidejte filtr, který má být použit v pohledu hostitele.

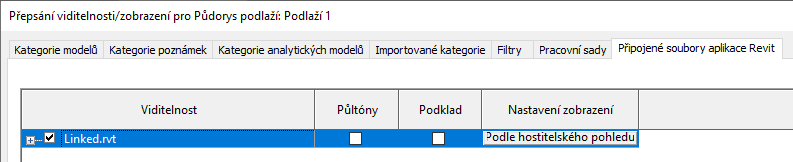

4. Na kartě Připojené soubory aplikace Revit proveďte u připojeného modelu následující akce:
   1. Ve sloupci Viditelnost zaškrtněte políčko.
   2. Ujistěte se, že je ve sloupci Nastavení zobrazení uvedena možnost Podle pohledu hostitele.


      Není-li zobrazena možnost Podle pohledu hostitele, klikněte ve sloupci Nastavení zobrazení. Na kartě Základní v dialogu Nastavení zobrazení připojených souborů RVT vyberte možnost Podle pohledu hostitele a klikněte na tlačítko OK.

5. Klikněte na tlačítko OK.

U hostitelského pohledu, vybraného připojeného modelu a jeho vnořených připojených modelů (tzn. veškerých modelů, které jsou připojeny k připojenému modelu) je použit určený filtr pohledů.

Poznámka: Pokud je nastavení zobrazení připojeného souboru nastaveno na možnost Podle hostitelského pohledu a provedete export do souboru DWG nebo DXF, připojení se bude jevit jako přepis. Aby zůstaly barvy a další nastavení grafického zobrazení v exportovaném souboru zachovány, vyberte v dialogu Upravit nastavení exportu DWG/DXF (karta Hladiny) položku Exportovat všechny vlastnosti BYLAYER, ale neexportovat přepsání. Viz část Hladiny k exportu DWG/DXF.
