Náhodné umístění instance rodiny

Tento vzorový typ studie použijte v Generativní návrh v aplikaci Revit k náhodnému umístění sady instancí rodiny na vybranou plochu s daným základním typem rodiny, hustotou a náhodným rozmístěním.

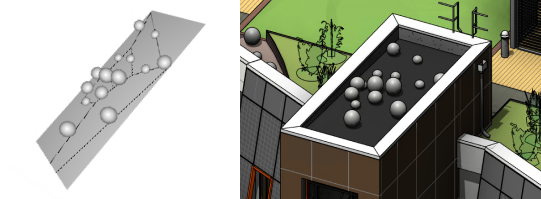

Obrázek vlevo znázorňuje výsledek v Generativní návrh. Obrázek vpravo znázorňuje výsledek integrovaný do modelu aplikace Revit.

Pomocí této vzorové studie můžete zkoumat umístění instancí rodin na plochách. Mezi příklady patří umístění uměleckých předmětů mimo model budovy nebo osazení květin na svažitý záhon v modelu krajiny. Verze této vzorové studie je také dostupná v Přehrávači skriptů Dynamo.

V tomto tématu:

• Cíle
• Přístup k typu studie
• Příprava modelu
• Vstupy
• Výstupy
• Vizualizace geometrie

Cíle

Tato studie je určena k použití s metodou Náhodné rozdělení. Můžete však vybrat jinou metodu generování.

Poznámka: Protože je tento typ studie navržen pro metodu Náhodné rozdělení, může být pro dosažení konkrétních cílů použití metody Optimalizace méně efektivní.

Přístup k typu studie

V dialogu Vytvořit studii je typ studie dostupný ve složce Ukázky Autodesk.

Chcete-li otevřít typ studie v aplikaci Dynamo, přejděte do této složky:

• %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>

Pokud v tomto umístění nelze typ studie najít, můžete jej stáhnout pomocí následujícího odkazu. Soubor ZIP obsahuje soubor DYN a jeho složku Závislosti. Rozbalte (extrahujte) obsah složky v počítači.

• Typ studie Náhodné umístění instance rodiny

Příprava modelu

Během procesu vytváření studie vyberete plochu a typ základní rodiny (například socha). Chcete-li vytvořit studii tohoto typu, model aplikace Revit musí obsahovat následující položky:

• Plocha, na které budou umístěny instance rodiny.
• Instance rodiny, která má být náhodně umístěna na vybranou plochu.

Vstupy

Při tvorbě studie můžete určit následující vstupy.

Výběr

• Vyberte plochu: V modelu aplikace Revit vyberte cílovou plochu.
• Vyberte typ základní rodiny: V rozevíracím seznamu vyberte rodinu, která má být náhodně umístěna na vybranou plochu.

Výběr proměnných

Pokud chcete, aby se tyto hodnoty ve studii měnily, zaškrtněte příslušná políčka. Chcete-li použít konstantní hodnotu, zrušte zaškrtnutí políčka a nastavte hodnotu pomocí posuvníku.

• Hustota: Studie se liší podle toho, jak hustě budou instance rodiny umístěny. Vyšší číslo má za následek hustší umístění instancí rodiny.
• Výchozí nastavení náhodného rozdělení: Tato hodnota řídí generování náhodných umístění instancí rodiny pro každý výsledek.

Výstupy

Každý výsledek zobrazuje následující výstupy:

• Výsledky: Počet instancí rodiny na ploše.

Vizualizace geometrie

Při zobrazení výsledku v podokně Detaily v dialogu Prozkoumat výsledky můžete přetažením 3D pohledu zobrazit prvky z různých úhlů. Chcete-li jej zobrazit ve 3D pohledu modelu, je nutné integrovat vybraný výsledek do modelu.

Známé problémy a omezení

Tato vzorová studie nebere v úvahu překážky. Pokud pracujete s místností, která obsahuje prvky tvořící překážky, vyzkoušejte vzorovou studii Náhodné umístění objektu. U některých instancí rodin, například u květinové vázy, se náhledy výsledků mohou zdát nepřesné. Po umístění do modelu se prvky zobrazí normálně.
