Vyberte nastavení pro tisk souborů 2D PDF aplikací AutoCAD a Inventor.
Poznámka: Abyste mohli provádět tyto operace, musíte mít oprávnění správce.

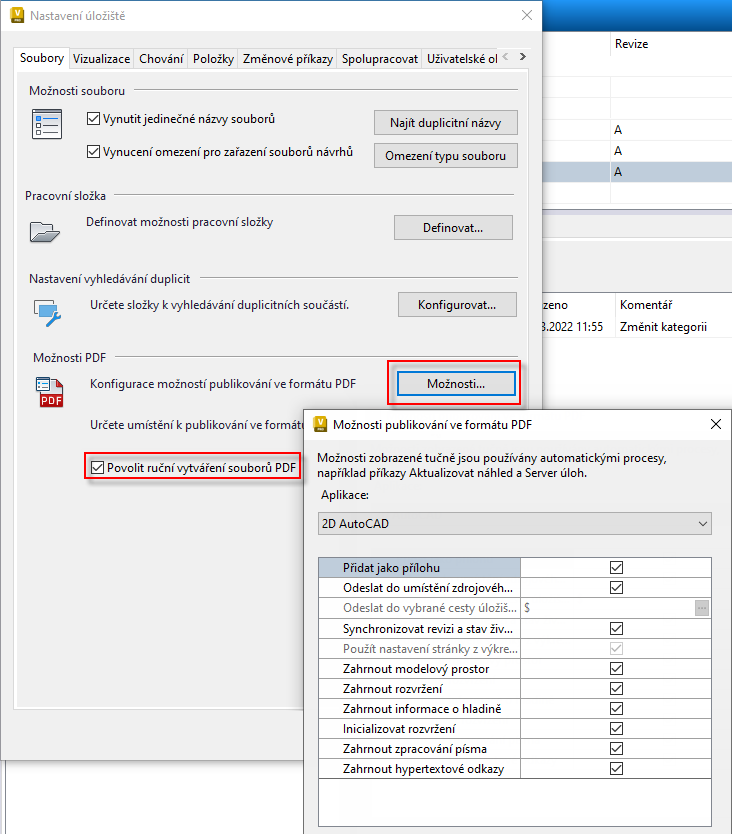

- Klikněte na položku > Nástroje > Správa > Nastavení úložiště.
- V části Možnosti PDF otevřete kliknutím na tlačítko Možnosti dialog Možnosti PDF a nakonfigurujte nastavení publikování do souboru PDF.
- Vyberte aplikaci a zkontrolujte požadovaná nastavení.
Zaškrtnutím políčka Povolit ruční vytváření souborů PDF získáte možnost vytvoření souboru PDF bez nutnosti změny stavu životního cyklu výkresového souboru. Příkaz Vytvořit soubor PDF je dostupný na panelu nástrojů, v místní nabídce a v nabídce Akce.
Tyto tabulky popisují nastavení v dialogu Možnosti PDF pro publikování 2D souborů aplikací AutoCAD a Inventor.
| Možnosti publikování ve formátu PDF pro 2D soubory aplikace AutoCAD | |
| Přidat jako přílohu | Zobrazí publikovaný soubor PDF jako přílohu daného souboru. |
| Odeslat do umístění zdrojového souboru | Automaticky uloží publikovaný soubor PDF do vybraného umístění souboru. |
| Odeslat do vybraného umístění úložiště | Definuje určité umístění (pomocí možnosti Procházet), do něhož se publikovaný soubor PDF uloží. |
| Synchronizovat stav životního cyklu a revizi jako zdroj | Umožňuje, aby měl publikovaný soubor PDF i jeho zdrojový soubor stejný stav životního cyklu a hodnotu revize. |
| Použít nastavení stránky podle uživatelského souboru DWG | Odstraňuje nutnost změnit konfiguraci nastavení stránky v úložišti Vault v případě, že byla změna provedena dříve v nativní aplikaci. Tato možnost je zaškrtnuta a zaškrtnutí nelze zrušit. |
| Zahrnout modelový prostor | Umožňuje, aby publikovaný soubor PDF obsahoval pohled modelového prostoru. |
| Zahrnout rozvržení | Umožňuje, aby publikovaný soubor PDF obsahoval pouze pohled modelového prostoru. |
| Zahrnout informace o hladinách | Umožňuje, aby publikovaný soubor PDF obsahoval informace o hladinách. |
| Inicializace rozvržení | Podporuje starší soubory. |
| Zahrnout zpracování písma | Umožňuje publikovat soubor PDF se styly písma. |
| Možnosti publikování ve formátu PDF pro 2D soubory aplikace Inventor | |
| Přidat jako přílohu | Zobrazí publikovaný soubor PDF jako přílohu daného souboru. |
| Odeslat do umístění zdrojového souboru | Automaticky uloží publikovaný soubor PDF do vybraného umístění souboru. |
| Synchronizovat stav životního cyklu a revizi jako zdroj | Umožňuje, aby měl publikovaný soubor PDF i jeho zdrojový soubor stejný stav životního cyklu a hodnotu revize. |
| Odeslat do vybraného umístění úložiště | Definuje určité umístění (pomocí možnosti Procházet), do něhož se publikovaný soubor PDF uloží. |
| Rozlišení vektorů | Chcete-li spravovat velké soubory PDF s vhodnými detaily, nastavte hodnotu 400 DPI. |
| Vykreslovat tloušťku čar | Umožňuje, aby publikovaný soubor PDF zobrazoval konzistentní tloušťku čar u objektů a konzistentní tloušťku čar u čar. |
| Všechny listy | Vytiskne všechny listy výkresu. Chcete-li tisknout listy, pro které je v dialogu Upravit list zapnuta možnost Netisknout, zapněte možnost Tisk vyjmutých listů. |
| Všechny barvy černě | Vytiskne výkres černobíle. Vložené obrázky a stínované pohledy se tisknou barevně. |
