Markieren und Verbinden von Schaltschrank-Betriebsmitteln

Verwenden Sie die AutoCAD Electrical-Toolset-Kennzeichnungs- und -Verknüpfungswerkzeuge, um Text, der kein Schriftfeldtext ist, Schaltschrank-Betriebsmitteln zuzuordnen.

Die AutoCAD Electrical-Toolset-Kennzeichnungs- und Verbindungswerkzeuge funktionieren bei Schaltschrank-Betriebsmitteln genauso wie bei Stromlaufplan-Betriebsmitteln.

Markieren und Verbinden von Schaltschrank-Betriebsmitteln

1. Öffnen Sie Convert-04.dwg.

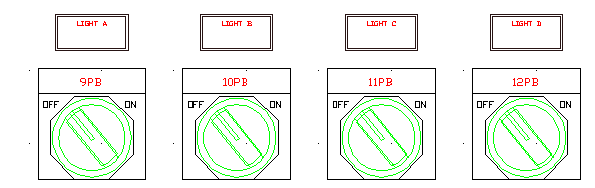

2. Vergrößern Sie die Betriebsmittel in der Mitte der Zeichnung.

3. Klicken Sie auf Registerkarte KonvertierungswerkzeugeGruppe WerkzeugeSpezieller Ursprung. Finden
4. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen:

   Wählen Sie Drucktasterleuchten A - D (inkl. alle Grafiken und Text) (entweder durch Einzel- oder Fensterauswahl), und klicken Sie mit der rechten Maustaste.



   Die Blöcke werden in einzelne Texteinheiten und Geometrie aufgelöst.

   Mit dem Werkzeug Schaltschrank-Betriebsmittel markieren werden ausgewählte Textobjekte zu einer Blockdatei mit Attributen, wobei das Attribut S_MARK1 sichtbar ist. Die Vorlagenblockdatei (ACE_P_TAG1_CONVERT.DWG) enthält Attribute für ein Schaltschranksymbol.

5. Klicken Sie auf Registerkarte KonvertierungswerkzeugeGruppe SchaltschrankUmriss kennzeichnen. Finden
6. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen:  Wählen Sie 9PB, 10PB, 11PB und 12PB, und klicken Sie mit der rechten Maustaste

   Anmerkung: Sie müssen möglicherweise mehrmals mit der rechten Maustaste klicken, um den Befehl zu beenden.

   Die Farbe des Textes ändert sich. Dadurch wird angezeigt, dass er markiert wurde. Die Farbe des BMK-Attributs entspricht dem Layer. Das Attribut ist der gleiche Layer wie im WD_M-Block definiert.

7. Klicken Sie auf Registerkarte KonvertierungswerkzeugeGruppe AttributeBeschreibungen verbinden. Finden
8. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen:  Wählen Sie 9PB, und klicken Sie mit der rechten Maustaste

   Text zum Ausfüllen des nächsten verfügbaren BESCHR-Attributs wählen: 

     Wählen Sie LICHT A, und klicken Sie mit der rechten Maustaste.

   Anmerkung: Sie müssen möglicherweise mehrmals mit der rechten Maustaste klicken, um den Befehl zu beenden.
