Damit einige Automatisierungsfunktionen in AutoCAD Electrical-Toolset verwendet werden können, müssen bestimmte Namenskonventionen beachtet werden. Die Namenskonventionen im folgenden Abschnitt sind zwar nicht obligatorisch, sie sollten jedoch beim Erstellen neuer intelligenter Symbole, die in AutoCAD Electrical-Toolset verwendet werden, möglichst eingehalten werden.AutoCAD Electrical-Toolset Benutzerdefinierte Symbole können uneingeschränkt für die AutoCAD Electrical-Toolset-Funktionen verwendet werden.
Betriebsmittel - Allgemein
Für Stromlaufplanbetriebsmittel wie Relais, Schalter, Kontrollleuchten und diskrete Motorsteuerungsgeräte (jedoch nicht für SPS-E/A-Symbole) gelten die folgenden Namenskonventionen:
- Blockname mit höchstens 32 Zeichen, wobei es sich beim ersten Zeichen um "H" oder "V" für die horizontale oder vertikale Drahteinfügung handelt.
- Die folgenden zwei Zeichen sind für den Gerätegruppentyp reserviert (z. B. PB für Drucktaster, CR für Steuerungsrelais, LS für Grenztaster). Eine Null (0) als zweites Zeichen des Gerätegruppentyps (z. B. eine 0 im Symbolnamen) bedeutet, dass das Symbol keine Drahtnummernänderung auslöst. (Beispiel: T0 für Klemmen, W0 für Kabelbezeichnungen und C0 für Stecker)
- Das vierte Zeichen ist in der Regel eine 1 oder 2: Eine "2" steht für untergeordnete Kontakte und eine "1" für alles andere (übergeordnetes oder einzelnes Betriebsmittel).
- Wenn es sich bei dem Symbol um einen Kontakt handelt, ist das fünfte Zeichen eine 1 für Schließer bzw. eine 2 für Öffner.
- Die verbleibenden Zeichen sind nicht festgelegt. Sie werden verwendet, um die Namen eindeutig zu machen.
Beispiele:
|
HCR1.dwg |
Steuerungsrelais-Spule, horizontale Strompfad-Einfügung |
|
VCR1.dwg |
Steuerungsrelais-Spule, vertikale Strompfad-Einfügung |
|
HCR21.dwg |
Horizontaler Relaiskontakt, Schließer |
|
HCR22.dwg |
Horizontaler Relaiskontakt, Öffner |
|
HCR22T.dwg |
Horizontaler Relaiskontakt, Öffner, mit internen Klemmennummern |
|
VPB11.dwg |
Vertikaler Drucktaster, übergeordneter Kontakt, Schließer |
|
VPB21.dwg |
Vertikaler Drucktaster, untergeordneter Kontakt, Schließer |
|
HLS11.dwg |
Horizontaler Grenztaster, übergeordnet, Schließer |
|
HLS11H.dwg |
Horizontaler Grenztaster, übergeordnet, Schließer geschlossen |
|
VLT1RP.dwg |
Vertikale Kontrollleuchte, rot, mit Prüftaster |
|
HW01.dwg |
Horizontale Kabelbezeichnung, keine Drahtnummernänderung |

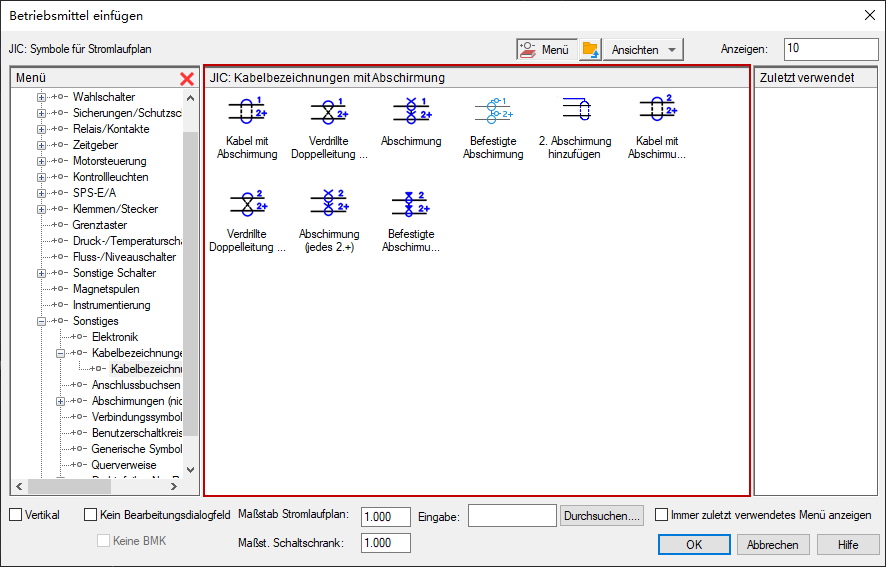

Kabelbezeichnungssymbole
Für AutoCAD Electrical-Toolset-Symbole für Kabelleiterbezeichnungen gelten die folgenden Konventionen:
- Das erste Zeichen ist "H" oder "V" für die horizontale oder vertikale Kabeleinfügung.
- Die nächsten zwei Zeichen lauten "W0". Eine Null (0) bedeutet, dass das Symbol keine Drahtnummernänderung auslöst.
- Beim vierten Zeichen handelt es sich um 1 oder 2: "1" für eine übergeordnete Bezeichnung, "2" für eine untergeordnete Bezeichnung.
- Die verbleibenden Zeichen sind nicht festgelegt.

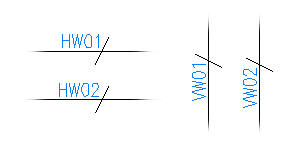

Beispiele:
|
HW01.dwg |
Übergeordnete Kabelleiterbezeichnung, horizontale Drahteinfügung |
|
HW02.dwg |
Untergeordnete Kabelbezeichnung, horizontale Drahteinfügung |
|
VW01.dwg |
Übergeordnete Kabelleiterbezeichnung, vertikale Drahteinfügung |
|
VW02.dwg |
Untergeordnete Kabelbezeichnung, vertikale Drahteinfügung |
Ortsbezeichnungssymbole
Die Ortssymbolnamen müssen für AutoCAD Electrical-Toolset mit den Zeichen WDXX beginnen.
Konfigurationssymbole und Haupt-Strompfadsymbole für Stromlaufplan
Für AutoCAD Electrical-Toolset müssen die folgenden Blockeinfügungen zur Verfügung stehen:
|
WD_M.dwg |
Blockeinfügung mit ca. 50 ausgeblendeten Attributen. In ihnen sind die Zeichnungseinstellungen gespeichert. |
|
WD_PNLM.dwg |
Optionale Blockeinfügung mit mehreren ausgeblendeten Attributen. In ihnen sind die Zeichnungseinstellungen für die Schaltschrank-Aufbaufunktionen gespeichert. |
|
WD_MLRH.dwg |
Blockeinfügung, die die erste Strompfadnummer des Stromlaufplans und zusätzliche Informationen wie den Strompfadabstand und die Stromlaufplanlänge enthält. |
|
WD_MLRV.dwg |
Gleiche Eigenschaften wie das vorhergehende Symbol, aber der Stromlaufplan liegt auf der Seite. |
|
WD_MLRHX.dwg |
Optionale, benutzerdefinierte Alternative zu WD_MLRH.dwg. Dieser Symbolname wird von AutoCAD Electrical-Toolset verwendet, wenn Sie im Dialogfeld Zeichnungseigenschaften |
|
WD_MLRVX.dwg |
Gleiche Eigenschaften wie das vorhergehende Symbol, aber der Stromlaufplan liegt auf der Seite. |
Zeichnungsformat unter Querverw.format ausgewählt ist. Steckersymbole
- Das erste Zeichen ist "H" oder "V" für die horizontale oder vertikale Ausrichtung.
- Die nächsten beiden Zeichen "CN" stehen für "Stecker".
- Beim vierten Zeichen handelt es sich um 1 oder 2: "1" für übergeordnet, "2" für untergeordnet.
- Das fünfte Zeichen ist "_".
- Das sechste Zeichen ist 1-9 für die Stilnummer.
- Das siebte Zeichen
(kombiniert) definiert die Stecker oder die Buchsenkennung: P = Stecker, J = Buchse
(nur) definiert die Drahtrichtung: 1 = rechts, 2 = oben, 4 = links und 8 = unten.
- Beim achten Zeichen handelt es sich um "P" oder "J": P = Stecker, J = Buchse
Beispiele:
|
HCN1_14P.dwg |
Horizontal, übergeordnet - Einzelverdrahtung (Stecker) von links oder unten verbunden |
|
VCN2_18P.dwg |
Vertikal, untergeordnet - Einzelverdrahtung (Stecker) von links oder unten verbunden |
|
HCN1_11J.dwg |
Horizontal, übergeordnet - Einzelverdrahtung (Buchse) von rechts oder oben verbunden |
|
VCN2_12P.dwg |
Vertikal, untergeordnet - Einzelverdrahtung (Stecker) von rechts oder oben verbunden |
Sobald der parametrisch erstellte Stecker abgeschlossen ist, wird eine neue eindeutige Blockdefinition erstellt. Die Stecker werden jeweils mit einer eindeutigen Namenskonvention innerhalb des Projekts beschriftet.
|
HCN1_14P_nnn |
Horizontaler Stecker, wobei "nnn" für eine Zufallsnummer steht, die Eindeutigkeit garantiert |
|
VCN1_18P_nnn |
Vertikaler Stecker, wobei "nnn" für eine Zufallsnummer steht, die Eindeutigkeit garantiert. |

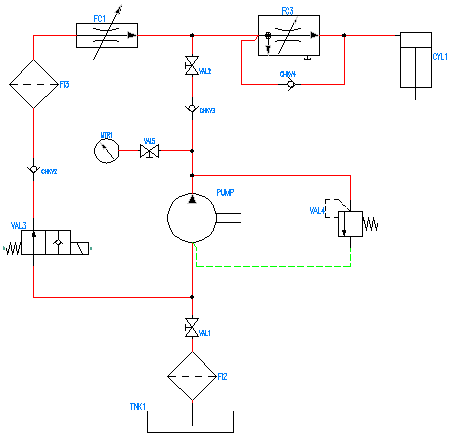

Hydrauliksymbole
Ein Blockname kann maximal 32 Zeichen lang sein.
- Das erste Zeichen ist "H" oder "V" für die horizontale oder vertikale Ausrichtung.
- Bei den nächsten beiden Zeichen handelt es sich um die ersten beiden Buchstaben des Gerätegruppennamens (z. B. FI für Filter, CYL für Zylinder, PMP für Pumpen).
- Das vierte Zeichen, "1", steht für Hydrauliksymbole - einzelnes Betriebsmittel.
- Verwenden Sie "_", und geben Sie einen dem Symbol entsprechenden aussagekräftigen Namen ein.
Beispiel:
|
HCYL1_plunger_cyl.dwg |
Horizontal, Standalone, Zylinder; plunger_cyl ist der aussagekräftige Name für das Symbol |
An Drahtverbindungen ausgerichtete Drahtbezeichnungssymbole
Nicht intelligente, an Drahtverbindungen ausgerichtete Drahtbezeichnungssymbole werden mit einem kleinen Stück eines "Anschlussfaser"-Linienobjekts an jedem Verbindungspunkt erstellt. Das Stück kann klein sein, muss jedoch vorhanden sein, damit AutoCAD Electrical-Toolset während der Verfolgung des Drahtnetzes den an Drahtverbindungen ausgerichteten, eingefügten Block erkennen kann. Für an Drahtverbindungen ausgerichtete Drahtbezeichnungssymbole gelten die folgenden Namenskonventionen:
- Das erste Zeichen ist "H" oder "V" für die horizontale oder vertikale Kabeleinfügung.
- Die nächsten drei Zeichen sind "T0_".
- Die verbleibenden Zeichen sind nicht festgelegt.
Beispiel:
|
HT0_RED.dwg |
An Drahtverbindung ausgerichtete Bezeichnung "RED", horizontale Drahteinfügung |

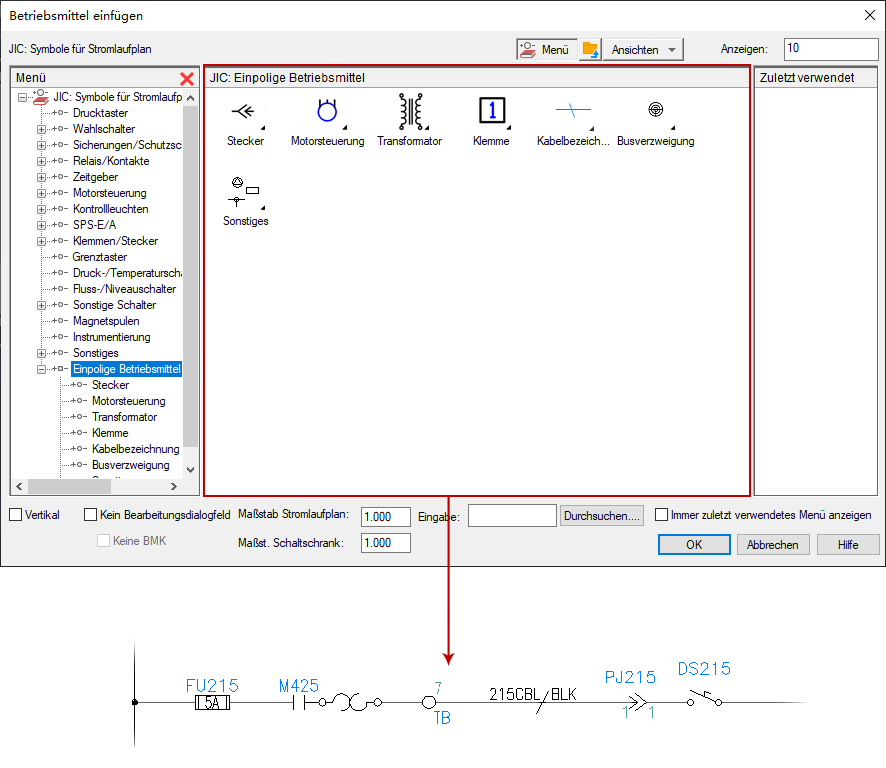

Einpolige Symbole
Für einpolige Symbole gelten die gleichen Benennungskonventionen wie für übergeordnete und untergeordnete Stromlaufplansymbole. Damit die Symbolnamen eindeutig sind, wird an den Blocknamen der einpoligen Symbole eine "1-" angehängt. Durch den Symbolnamen wird das Symbol jedoch nicht als einpoliges Symbol definiert. Ein einpoliges Symbol wird definiert durch das Vorhandensein eines WDTYP-Attributs mit dem Wert 1- auf dem Symbol oder dem Wert 1-1 bei einem Symbol für eine einpolige Busverzweigung.
Das Busverzweigungssymbol kann zwei Funktionen haben:
- Es kann als Ankerpunkt für die Darstellung des einpoligen Schaltkreises dienen, der an diesem Punkt beginnt.
- Es kann den einpoligen Bus an der Position unterbrechen, an der der Schaltkreis verbunden ist.
Bei einer einpoligen Vorlage für einen dualen Schaltkreis gibt es drei Busverzweigungssymbole. Eines an dem Punkt, an dem der Schaltkreis mit dem Bus verbunden ist. An den beiden "Schaltkreisausläufern" befinden sich zwei weitere Exemplare dieses Symbols, die jeweils den Punkt kennzeichnen, an dem der jeweilige Teil des dualen Schaltkreises beginnt. Die Busverzweigungssymbole ermöglichen präzise Berichte für einpolige Schaltkreise, egal ob es sich um eine Darstellung eines einzelnen oder eines dualen Schaltkreises handelt.
Folgende Busverzweigungssymbole werden bereitgestellt:
- HDV1_BT_1-.dwg: Mit einem "Punkt" für einen horizontalen einpoligen Schaltkreis
- VDV1_BT_1-.dwg: Mit einem "Punkt" für einen vertikalen einpoligen Schaltkreis
- HDV1_BTT_1-.dwg: "T-Verbindung" für einen dualen horizontalen Schaltkreis
- VDV1_BTT_1-.dwg: "T-Verbindung" für einen dualen vertikalen Schaltkreis
- HDV1_BTL_1-.dw: "Eckverbindung" für einen dualen horizontalen Schaltkreis
- VDV1_BTL_1-.dwg: "Eckverbindung" für einen dualen vertikalen Schaltkreis
Ein WDTYPE-Attribut mit dem Wert "1-1" kennzeichnet ein Busverzweigungssymbol.

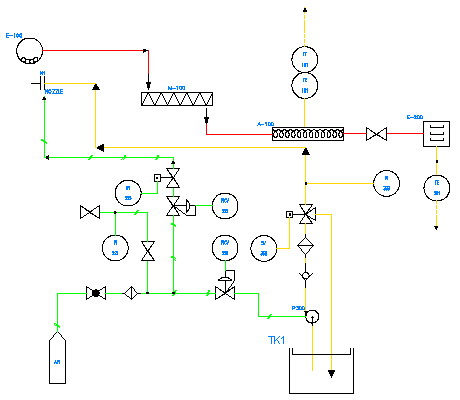

P&ID-Symbole
Ein Blockname kann maximal 32 Zeichen lang sein.
- Das erste Zeichen ist "H" oder "V" für die horizontale oder vertikale Ausrichtung.
- Bei den nächsten beiden Zeichen handelt es sich um die ersten beiden Buchstaben des Gerätegruppennamens (z. B. GV für Membranventile, IN für Instrumente, N für Düsen).
- Das vierte Zeichen, "1", steht für P&ID-Symbole - einzelnes Betriebsmittel.
- Verwenden Sie "_", und geben Sie einen dem Symbol entsprechenden aussagekräftigen Namen ein.
Beispiel:
|
VTK1_ver_tank.dwg |
Vertikal, Standalone, Zyklone; ver_tank ist der aussagekräftige Name für das Symbol |

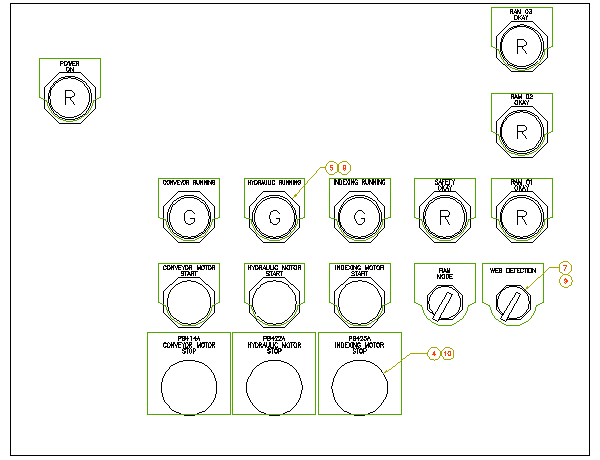

Schaltschrank-Aufbau-Grundrisssymbole
Es müssen keine Benennungskonventionen beachtet werden, aber der Name muss den 32 für Blocknamen geeigneten Zeichen entsprechen.
Parametrische Symbole für verdrillte Doppelleitungen
Die Darstellung eines parametrisch generierten Symbols besteht aus zwei Instanzen desselben Symbols (es stehen keine übergeordneten/untergeordneten Symbole zur Verfügung). Dieses Symbol muss das ACE_FLAG-Attribut enthalten, für das der Wert "3" festgelegt sein muss. Die Namen parametrischer Symbole für verdrillte Doppelleitungen werden gemäß den folgenden Konventionen vergeben:
- Die ersten vier Zeichen sind "HT0_" oder "VT0_". Sie stehen für die horizontalen oder vertikalen parametrischen Symbole.
- Die übrigen Zeichen können für jede beliebige Information stehen (der Standardwert ist "TW")
Beispiele:
|
HT0_TW.dwg |
Horizontales parametrisches Steckersymbol |
|
VT0_TW.dwg |
Vertikales parametrisches Steckersymbol |

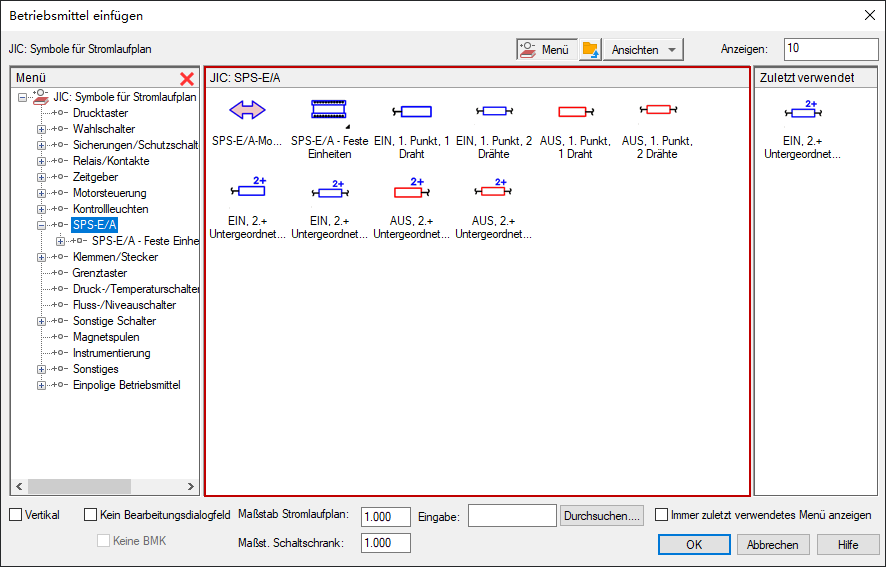

SPS-E/A - parametrisch erstellte Symbole
Diese Symbole beginnen mit "HP" oder "VP" (horizontaler Strompfad bzw. vertikal), gefolgt von einer Zahl von 1 bis 9. Die Ziffer entspricht dem gewählten Stil bzw. Aussehen des SPS-Moduls. (1 bis 5 werden in der Bibliothek von AutoCAD Electrical-Toolset bereitgestellt, 6 bis 9 können individuell festgelegt werden.)

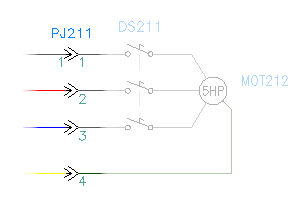

Stecker-/Buchsen-Steckeranschlusssymbole
Für Steckersymbole von AutoCAD Electrical-Toolset gelten die folgenden Konventionen:
- Das erste Zeichen ist "H" oder "V" für die horizontale oder vertikale Kabeleinfügung.
- Die nächsten beiden Zeichen lauten "C0", falls der Stecker keine Drahtnummernänderung auslöst. ("0" bedeutet, dass sich die Drahtnummer nicht ändert, "CN" bedeutet, dass der Stecker eine Drahtnummernänderung auslöst.)
- Beim vierten Zeichen handelt es sich um 1 oder 2: "1" für eine übergeordnete Bezeichnung, "2" für eine untergeordnete Bezeichnung.
- Die verbleibenden Zeichen sind nicht festgelegt.
Spleißsymbol
Die Namen von Spleißen werden gemäß den folgenden Konventionen vergeben:
- Die ersten vier Zeichen sind "HSP1" oder "VSP1" und stehen für die horizontalen oder vertikalen Spleiße.
- Das fünfte bis siebte Zeichen ist "001", "002", "003" usw.
Beispiele:
|
HSP1001.dwg |
Horizontaler Spleiß Nr. 1 |
|
VSP1001.dwg |
Vertikaler Spleiß Nr. 1 |
|
HSP1003.dwg |
Horizontaler Spleiß Nr. 3 |

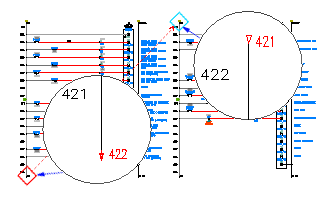

Quell-/Ziel-Drahtsignalpfeilsymbole
Für die Drahtsignalpfeilsymbole für AutoCAD Electrical-Toolset gelten die folgenden Konventionen:
- Die ersten vier Zeichen dieser Symbolnamen lauten entweder "HA?S" für Quellsignalpfeile oder "HA?D" für Zielsymbolpfeile. Das Zeichen "?" ist die Pfeilstilzahl (1 bis 4 werden in der AutoCAD Electrical-Toolset-Bibliothek zur Verfügung gestellt, 5 bis 9 können vom Benutzer definiert werden).
- Die Zeichen 5 bis 11 können vom Benutzer definiert werden.
Sie können mit diesen ungenutzten Ziffern eigene Pfeilstile erstellen (z. B. HA5S und HA5D...). Kopieren Sie z. B. Autodesk\Acade {Version}\Libs\jic1\ha1s*.dwg zu ha5s*.dwg und Autodesk\Acade {Version}\Libs\jic1\ha1d*.dwg zu ha5d*.dwg. Greifen Sie auf alle kopierten Pfeilsymbole in AutoCAD Electrical zu, und bearbeiten Sie sie entsprechend. Legen Sie anschließend für den Zugriff auf den neuen Pfeilstil im Dialogfeld Zeichnungseigenschaften Stile den Standardpfeilstil auf "5" fest.
Standalone-Querverweissymbole:
Dieselben Benennungskonventionen wie die Quell-/Ziel-Signalsymbole (d. h. HA?S* und HA?D*), aber ohne DRAHTNR-Attribut auf dem Symbol.
Standalone-SPS-E/A-Punktsymbole
Diese Symbole beginnen mit "PLCIO" und können bis zu 32 Zeichen lang sein. Für AutoCAD Electrical-Toolset ist lediglich das Präfix PLCIO erforderlich, andere Namenskonventionen sind nicht vorhanden.
Beispiele:
|
PLCIO50E1761-L16AWA.dwg |
Modell AB 1761 L16-AWA mit Strompfadabstand 0,5 Einheiten |
|
PLCIOI1T.dwg |
Standalone-Eingangspunkt, Einzeldrahtverbindung |
Standalone-Klemmensymbole
Für Standalone-Klemmen gilt die folgende Namenskonvention:
- Die ersten beiden Zeichen sind "HT".
- Das dritte Zeichen ist "0", wenn die Drahtnummer sich durch die Klemme nicht ändert, bzw. "1", wenn das Klemmensymbol eine Drahtnummernänderung auslöst.
- Das vierte Zeichen ist ein Unterstrich (_), wenn die Klemme nicht über Attribute für AutoCAD Electrical-Toolset verfügt, die verarbeitet werden müssen (z. B. ein nicht intelligentes, nicht mit Beschriftungen versehenes Klemmensymbol). Andernfalls ist das vierte bis achte Zeichen des Symboldateinamens benutzerdefiniert.
Beispiele:
|
HT0001.dwg |
Quadratklemme mit Beschriftung, Drahtnummer ändert sich nicht |
|
HT1001.dwg |
Wie das vorhergehende Symbol, aber die Drahtnummer ändert sich durch die Klemme |
|
HT0_01.dwg |
Nicht intelligente Quadratklemme ohne Beschriftung, Drahtnummer ändert sich nicht |
Benutzerdefinierte Symbole
Für benutzerdefinierte Symbole in AutoCAD Electrical-Toolset gelten die folgenden Konventionen:
- Das erste Zeichen ist "H" oder "V" für die horizontale oder vertikale Kabeleinfügung.
- Die nächsten beiden Zeichen sind "ZA" bis "ZZ".
- Die verbleibenden Zeichen können vom Benutzer definiert werden.
Drahtpunktsymbole
Für AutoCAD Electrical-Toolset muss dieser Symbolname WDDOT.dwg lauten.
Drahtnummersymbole
Bei einer AutoCAD Electrical-Toolset-Drahtnummer handelt es sich um eine Blockeinfügung, die aus einem einzelnen Drahtnummernattribut besteht. Der Ursprung der Blockeinfügung liegt auf ihrem Draht, wobei das Drahtnummernattribut über, unter oder neben dem Blockeinfügungspunkt angezeigt wird.
Beispiele:
|
WD_WNH.dwg |
Drahtnummer für horizontale Drahteinfügung |
|
WD_WNV.dwg |
Drahtnummer für vertikale Drahteinfügung |
|
WD_WCH.dwg |
Zusätzliche Drahtnummernkopie für horizontalen Draht |
|
WD_WCV.dwg |
Zusätzliche Drahtnummernkopie für vertikalen Draht |
AutoCAD Electrical-Toolset unterstützt auch an Drahtverbindungen ausgerichtete Drahtnummern, die dem Wert der Hauptdrahtnummer folgen. Eine an Drahtverbindungen ausgerichtete Drahtbezeichnung hat einen Blocknamen, der auf den Namen des Klemmensymbols folgt, das keine Drahtnummernänderung auslöst.
Beispiele:
|
HT0_W1.dwg |
An Drahtverbindung ausgerichtete Drahtnummernbezeichnung, horizontale Drahteinfügung, kurze Drahtnummer |
|
HT0_W3.dwg |
An Drahtverbindung ausgerichtete Drahtnummernbezeichnung, horizontale Drahteinfügung, längere Drahtnummer |
|
VT0_W1.dwg |
An Drahtverbindung ausgerichtete Drahtnummernbezeichnung, vertikale Drahteinfügung, kurze Drahtnummer |
|
VT0_W2.dwg |
An Drahtverbindung ausgerichtete Drahtnummer, vertikale Drahteinfügung, mittlere Drahtbreite, vertikale Drahteinfügung |
Gerätegruppentyp
Das zweite und das dritte Zeichen des Symbolnamens ist für den Gerätegruppentyp reserviert (z. B. PB für Drucktaster, CR für Steuerungsrelais, LS für Grenztaster). Mit dem Gerätegruppentyp können der Name der Katalogsuchtabelle und die Kennzeichnung eines Betriebsmittels ermittelt werden. Die mit AutoCAD Electrical-Toolset bereitgestellten Bibliothekssymbole verwenden die folgenden Gerätegruppentypen.
|
Gerätegruppentyp |
Beschreibung |
|---|---|
|
AM |
Strommesser |
|
AN |
Summer, Hupen, Klingeln |
|
BA |
Batterien |
|
BV |
Absperrhahn |
|
C0, CN |
Stecker/Anschlüsse |
|
CA |
Kondensatoren |
|
CB |
Schutzschalter |
|
CR |
Steuerungsrelais |
|
DB |
Verteilungsblöcke |
|
DI |
Dioden |
|
DN |
Gerätenetze |
|
DR |
Antriebe |
|
DS |
Trennschalter |
|
DV |
Gerätefelder |
|
EN |
Gehäuse/Hardware |
|
FL |
Niveauschalter |
|
FM |
Frequenzmesser |
|
FS |
Flusssensoren |
|
FT |
Fußschalter |
|
FU |
Sicherungen |
|
GV |
Allgemeine Absperrarmatur |
|
LR |
Stromstoßrelais |
|
LS |
Grenztaster |
|
LT |
Leuchten, Kontrollleuchten |
|
LV |
Absperrventil |
|
MO |
Motoren |
|
MS |
Hauptschütz |
|
OL |
Überlast |
|
PB |
Drucktaster |
|
PC |
Reißleinenschalter |
|
PE |
Fotoschalter |
|
PG |
A-Steckerschalter |
|
PM |
Leistungsmesser |
|
PS |
Druckschalter |
|
PW |
Stromversorgungen |
|
PX |
Näherungsschalter |
|
RE |
Widerstände |
|
SP |
Spleiße |
|
SS |
Wahlschalter |
|
SU |
Überspannungsschutz |
|
SV |
Spulen |
|
SW, TG |
Kipphebelschalter |
|
T0, T1 |
Klemmen |
|
TC |
Thermoelemente |
|
TD |
Zeitgeberrelais |
|
TS |
Temperaturschalter |
|
VM |
Spannungsmesser |
|
VR |
Variable Widerstände |
|
WO |
Kabel, Mehrfachleiterkabel |
|
XF |
Transformatoren |
