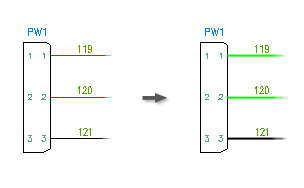

Konvertieren Sie Linien in Drähte, oder ändern Sie Drähte von einem Drahttyp in einen anderen.
FindenÜber die Raster-Steuerelemente können Sie die Drahttypen so sortieren und auswählen, dass Sie sie anschließend ändern können.
Sie können auch mit der rechten Maustaste auf einen vorhandenen Draht klicken und Drahttyp ändern/konvertieren auswählen. Über die Raster-Steuerelemente können Sie die Drahttypen so sortieren und auswählen, dass Sie sie anschließend ändern können.
Zeigt die Drahttypen an, die in der aktiven Zeichnung verwendet werden. In dem Raster werden der Name des Drahtlayers und die Drahteigenschaften angezeigt, z. B. Farbe, Größe, Verarbeitung von Drahtnummern und benutzerdefinierte Eigenschaften. Ein 'x' in der Spalte Verwendet gibt an, dass der Layername derzeit in der Zeichnung verwendet wird. Ein leerer Wert in dieser Spalte zeigt an, dass der Layername in der Zeichnung vorhanden ist, aber zurzeit nicht verwendet wird.
Wenn in der Spalte Drahtnummerierung der Wert "Nein" angegeben ist, wird den Drähten auf diesem Layer keine Drahtnummer zugeordnet. Der Befehl Drahtnummern einfügen basiert auf den folgenden Regeln:
Klicken Sie zum Umbenennen der Spalten Benutzer 1 - Benutzer 20 mit der rechten Maustaste auf den Projektnamen im Projekt-Manager, und wählen Sie Eigenschaften. Klicken Sie im Dialogfeld Projekteigenschaften Drahtnummern, im Abschnitt Drahttyp, auf Benutzerspalten umbenennen. Geben Sie im Dialogfeld Benutzerspalten umbenennen einen neuen Spaltennamen an, und klicken Sie auf OK. Das Umbenennen von benutzerdefinierten Spalten ist projektspezifisch. Sie können nicht die Spalten Farbe, Größe oder Layername umbenennen. Alle Daten, die der Kopfzeilenspalte entsprechen, können kopiert, ausgeschnitten und in eine andere Spalte eingefügt werden.
Ermöglicht das Auswählen eines Drahttyps oder einer Linie in der aktiven Zeichnung. Wenn Sie einen Draht auswählen, wird der entsprechende Drahttypeintrag markiert. Wenn Sie eine Zeile in der aktiven Zeichnung auswählen, können Sie den Layer zur Liste der gültigen Drahtlayer hinzufügen, indem sich auch die Linie befindet. Es wird automatisch ein neuer Drahttypeintrag erstellt.
Alle Drähte im Netz ändern |
Ändert alle Drähte im Drahtnetz in den ausgewählten Drahttypeintrag. Wenn diese Funktion deaktiviert ist, wird nur ein einziger Draht in den ausgewählten Drahttyp geändert. |
Linien in Drähte konvertieren |
Ändert die Linien im Drahttypraster in den ausgewählten Drahttyp. |
Macht den ausgewählten Drahttyp zum aktuellen Drahttyp. Wenn der ausgewählte Drahttyp nicht in der Zeichnung vorhanden ist, wird der Drahtlayer direkt (on the fly) erstellt. Der Drahtlayername und die Eigenschaften werden in der Zeichnungsdatei gespeichert. Damit der Layer erstellt werden kann, müssen die folgenden Regeln beachtet werden:
