Electrical-Prüfung
Verwenden Sie dieses Werkzeug, um bestimmte Betriebsmittel- und Drahtprobleme zu ermitteln und zu lösen. Der Bericht enthält folgende Problemtypen:
- Drahtenden sind nicht angeschlossen
- Fehlende oder doppelte Drahtnummern
- Doppelte Betriebsmittel, Klemmen, Anschlusswerte, Kabel und Kabeldrahtfarben
- Betriebsmittel mit Drahtverbindungsattributen, aber kein Draht angeschlossen
- Betriebsmittel ohne Katalogwert
- Untergeordnete Kontakte ohne Verknüpfung mit einem übergeordneten Element
- Betriebsmittel aus unterschiedlichen Kategorien im gleichen Drahtnetz. Beispiel: Ein einpoliges Symbol, das mit einem Stromlaufplansymbol verbunden ist.
Dieser Bericht ermöglicht Ihnen Folgendes:
- Anzeigen der Fehler für das gesamte Projekt oder nur für die aktive Zeichnung
- Anzeigen der Gesamtzahl der Fehler
- Anzeigen jeder Registerkarte, die Fehler gemäß
enthält - Festlegen des Status von Fehlern als Ignoriert oder Problem
- Ausblenden aller Fehler, die auf Ignoriert gesetzt sind
- Navigieren zu bestimmten Fehlern zum Anzeigen und Korrigieren
- Exportieren des gesamten Berichts oder nur einer Registerkarte in eine Textdatei
- Drucken der Fehler auf einer einzelnen Registerkarte

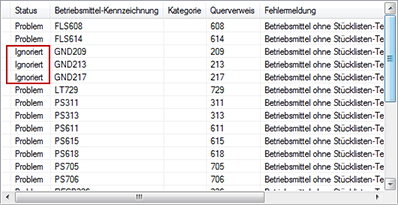

Einige Dinge sollten Sie hinsichtlich Fehlern, die als Ignoriert gekennzeichnet sind, beachten:

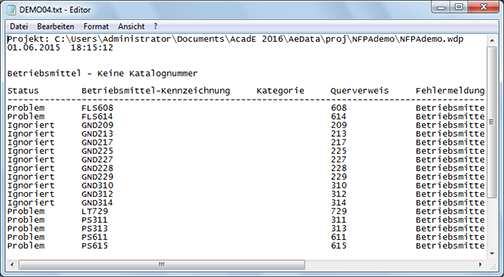

- Wenn Sie die Ergebnisse der Prüfung exportieren oder drucken, werden die ignorierten Fehler eingeschlossen und in der Statusspalte markiert.
- Der Status der Fehler wird für jeden Benutzer, nicht für das Projekt, gespeichert. Wenn ein anderer Benutzer die Electrical-Prüfung im selben Projekt durchführt, lautet der Status der einzelnen Fehler vorgabemäßig Problem.
Informationen zur WDN-Datei
Die WDN-Datei ist eine Textdatei, die im Rahmen der Electrical-Prüfung speziell zur Prüfung von Klemmen verwendet wird. In dieser Datei aufgeführte Klemmennummern werden nicht als Duplikate angezeigt. Sie können Platzhalterzeichen verwenden, um eine Gruppe von Klemmen von der Prüfung auf Duplikate auszuschließen. Die folgende Namenskonvention und Suchreihenfolge werden verwendet:
- <Projektname>.WDN im gleichen Ordner wie die WDP-Datei des aktiven Projekts
- DEFAULT.WDN im gleichen Ordner wie die WDP-Datei des aktiven Projekts
- DEFAULT.WDN im vorgegebenen Projektordner C:\Benutzer\{Benutzername}\Dokumente\Acade {Version}\AeData\Proj
Die vorgabemäßige WDN-Datei enthält die Klemmennummern-Filter GND*, PE und E.
Echtzeit-Fehlerprüfung
Beim Einfügen oder Bearbeiten führt das Programm eine Prüfung auf doppelte Referenzziele von Stromlaufplan-Betriebsmitteln und Drahtnummern durch. Sie haben die Möglichkeit, die Warnung in Echtzeit anzuzeigen. Die Echtzeit-Fehlerprüfung ist vorgabegemäß auf der Registerkarte Projekteigenschaften
Projekteinstellungen aktiviert.
Wenn Sie während des Einfügungs-/Bearbeitungsvorgangs eine vorhandene Betriebsmittel-Kennzeichnung/Drahtnummer eingeben, wird ein Warndialogfeld angezeigt. Diese Warnung weist Sie auf das Duplikat hin und schlägt anhand des benutzerdefinierten Formats alternative Betriebsmittel-Kennzeichnungsnamen vor. Sie können entweder die doppelte Betriebsmittel-Kennzeichnung oder eine der vorgeschlagenen neuen Betriebsmittel-Kennzeichnungen verwenden (oder eine neue Betriebsmittel-Kennzeichnung eingeben).
Für jedes Projekt wird eine Fehlerprotokolldatei erstellt, unabhängig davon, ob Sie die Anzeige des Warndialogfelds in Echtzeit aktiviert haben. Die Protokolldatei erhält den Namen <Projektname>_error.log und wird im Benutzerordner gespeichert.
Draht-Fehlerprüfung
Mit dem Dienstprogramm Unterbrechungsanzeige prüfen/reparieren können Sie prüfen, ob die ausgeblendeten XDaten-Anzeigen auf beiden Seiten einer Drahtunterbrechung/-schleife gültig sind. Ist dies nicht der Fall, werden entsprechende Anzeigen erstellt.
Das Dienstprogramm Draht prüfen/verfolgen untersucht Probleme bei nicht verbundenen oder gekürzten Drähten und ungültigen Drahtkreuzungs-Unterbrechungszeigern.
Das Werkzeug Zeichnungsprüfung erkennt und behebt Probleme in Verbindung mit Drähten und Drahtnummern und zeigt einen entsprechenden Bericht an. Mit diesem Werkzeug haben Sie folgende Möglichkeiten:
- Beheben ungültiger Drahtkreuzungs-Unterbrechungsanzeiger
- Korrigieren ungültiger Zeiger zu Drahtnummern- und Farb-/Durchmesserbeschriftungen
- Drähte mit Länge Null suchen und löschen
- Suchen und Löschen von Drahtnummern, die keinem Draht zugewiesen sind
- Zeigen Sie alle gültigen Drahtsegmente mittels eines Umrisses in temporären Diagrammen an.
