Die folgenden Schaltschrankberichte sind verfügbar:
Stücklistenbericht
In diesem Bericht werden Informationen zu Schaltschrank-Grundrissen, Leistungsschildern und Klemmen mit zugewiesenem Katalogwert extrahiert. Sie können festlegen, dass Leistungsschilder, Kabel, Stecker, Brücken, Klemmennummern mit Klemmenleistenkennung und alle Stromlaufplan-Betriebsmittel, auf die in keinem Schaltschrankaufbau verwiesen wird, aufgenommen werden.
Wenn das Projekt Teil eines elektromechanischen Projekts ist, können Sie die elektrischen Bauteile aus der verknüpften Inventor-Baugruppe in Ihren Bericht einbeziehen. Diese Option bietet einen kombinierten Stücklistenbericht der elektromechanischen Betriebsmittel.
Wählen Sie aus den folgenden Anzeigeoptionen:
- Sammelstücklisten-Format: Kombiniert und sammelt Betriebsmittel mit den gleichen Kataloginformationen. Unterbaugruppenelemente und mehrere Katalogwerte werden als Zeilenelemente direkt nach dem Hauptkatalogelement gemeldet.
- Sammelstücklisten-Format (gruppiert nach Anlage/Ort): Kombiniert und sammelt Betriebsmittel mit den gleichen Kataloginformationen und den gleichen Anlagen- und Ortswerten. Unterbaugruppenelemente und mehrere Katalogwerte werden als Zeilenelemente direkt nach dem Hauptkatalogelement gemeldet.
- In Sammelstücklisten-Format anzeigen Jeder Katalogwert wird gemeldet und tabellarisch als einzelnes Zeilenelement dargestellt. Unterbaugruppenelemente und mehrere Katalogwerte werden als separate Zeilenelemente gemeldet.
- Im Format "Nach BMK" anzeigen: Alle Instanzen einer bestimmten Betriebsmittel- oder Klemmenkennzeichnung werden als ein Zeilenelement gemeldet.
Betriebsmittelbericht
In diesem Bericht werden Informationen zu allen Schaltschrank-Betriebsmitteln extrahiert. Jedes Zeilenelement enthält ein Betriebsmittel und Informationen über das Betriebsmittel, z. B. Katalogzuordnung. Wenn es über Unterbaugruppen-Teilenummern oder mehrere Katalognummern verfügt, wird jede zusätzliche Teilenummer als Zeilenelement direkt unter dem Hauptzeilenelement aufgeführt. Sie können festlegen, dass Leistungsschilder und Schaltschrank-Anschlüsse aufgenommen werden.
Leistungsschildbericht
In diesem Bericht werden Informationen zu allen Schaltschrank-Leistungsschildern extrahiert. Jedes Zeilenelement enthält ein Leistungsschild und Informationen über das Leistungsschild, z. B. Katalog- und Beschreibungswert.
Bericht zur Drahtverbindungen
Wenn Sie den Befehl Drahtbeschriftung verwenden, um den Schaltschrank-Grundrissen die Stromlaufplan-Drahtinformationen hinzuzufügen, werden diese Informationen in diesem Bericht extrahiert. Grafische Klemmen, die durch den Klemmenleisten-Editor eingefügt werden, werden ebenfalls in den Bericht aufgenommen. Jedes Zeilenelement enthält ein Betriebsmittel und eine Drahtbeschriftung. Wenn ein Betriebsmittel mit mehreren Drähten verbunden ist, werden dem Bericht mehr Zeilen hinzugefügt, sodass alle Verbindungen angezeigt werden.
Darüber hinaus enthält der Bericht die XYZ-Position der KLEMMExx-Attribute oder MText mit der Drahtbeschriftung im Schaltschrank-Grundriss. Die Position wird um den Wert versetzt, der im Dialogfeld Schaltschrankkonfiguration definiert ist.
Bericht zu Fehler im Betriebsmittel und Bericht zu Anschlussfehlern
Mit diesem Bericht können Sie Fehler in den Stromlaufplan- und Schaltschrank-Aufbauzeichnungen erkennen. Sie können die Bedingungen auswählen, die im Bericht enthalten sind:
- Schaltschr.-BM nicht in Stroml.pl. Listet die Kennzeichnungen aller Schaltschrank-Betriebsmittel auf, die über keine verknüpften Stromlaufplan-Betriebsmittel verfügen.
- Stromlaufpl.-BM nicht in Schaltschr. Listet die Kennzeichnungen aller Stromlaufplan-Betriebsmittel auf, die über keine verknüpften Schaltschrank-Betriebsmittel verfügen.
- Mehrere Exemplare. Listet die Kennzeichnungen der Schaltschrank-Betriebsmittel auf, die Duplikate sind.
- Keine Übereinst. zw. Stroml. u. Schaltschr. Listet Kennzeichnungen und Datenkonflikte zwischen den Schaltschrank- und Stromlaufplan-Darstellungen eines Geräts auf.
Dieser Bericht enthält die Option Navigieren, sodass Sie bei Bedarf zum Beheben eines Problems zu einem Betriebsmittel wechseln können.
Bericht zu Fehler bei Drahtbeschriftung

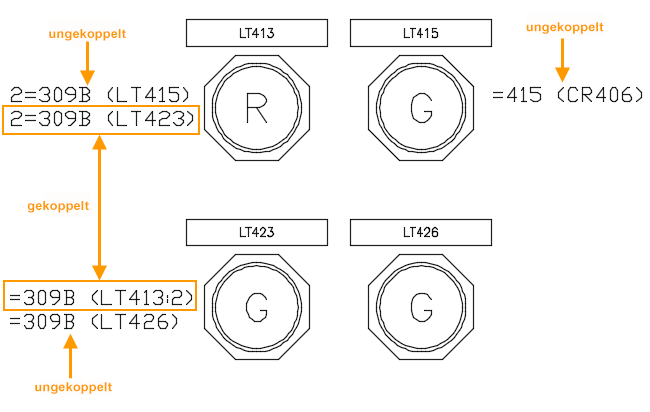

In diesem Bericht wird die Drahtbeschriftung auf den ausgewählten Schaltschrank-Grundrissen verarbeitet. Jedes Zeilenelement enthält eine nicht zugeordnete Drahtverbindung auf der Drahtbeschriftung für einen Schaltschrank-Grundriss. Im Bericht werden folgende Abläufe angewendet:
- Jeder einzelne Schaltschrank-Grundriss auf der Zeichnungen, die verarbeitet werden soll, wird berücksichtigt.
- Wenn der Grundriss eine Drahtbeschriftung enthält, wird die Verarbeitung fortgesetzt.
- Für jede Zeile der Drahtbeschriftung:
- Es wird der Schaltschrank-Grundriss gesucht, auf den als verbundenes Betriebsmittel verwiesen wird.
- Wenn der Schaltschrank-Grundriss keine Drahtbeschriftung enthält, die auf den ursprünglichen Grundriss zurückverweist, gilt die Drahtbeschriftung als nicht zugeordnet.
- Wenn sie nicht zugeordnet ist, fügen Sie sie als Zeilenelement dem Bericht hinzu.
Dieser Bericht kann als Hilfe bei der Zuweisung von Drahtbeschriftungen verwendet werden. Dieser Bericht enthält die Option Navigieren, sodass Sie nach Bedarf ein Betriebsmittel hinzufügen oder eine Drahtbeschriftung aktualisieren können.
