Ändern von Mehrfachebenen-Verknüpfungen

Verwenden Sie das Dialogfeld Verknüpfung hinzufügen/ändern, um Klemmen bestimmten Ebenen einer Klemme mit mehreren Ebenen zuzuweisen.

Ändern von Mehrfachebenenklemmen-Verknüpfungen

1. Klicken Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten im Abschnitt Eigenschaften/Verknüpfungen ändern auf Hinzufügen/Ändern.

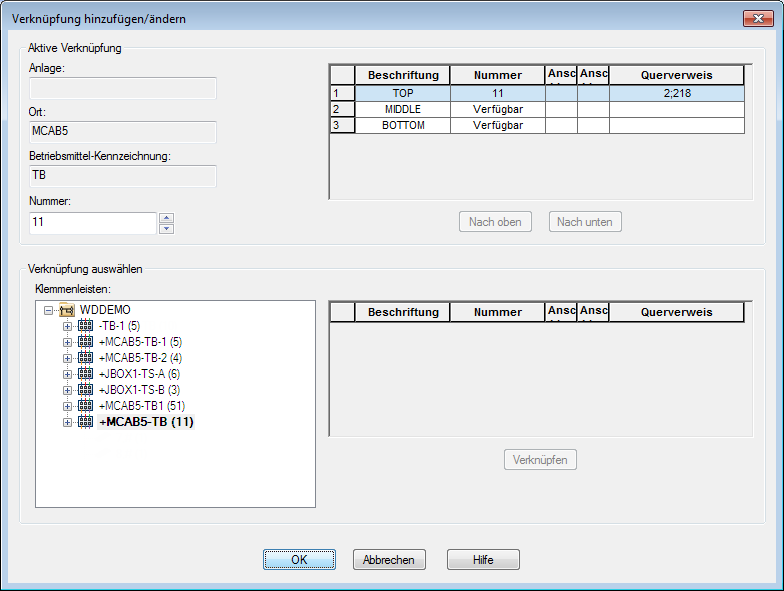

2. Erweitern Sie im Dialogfeld Verknüpfung hinzufügen/ändern im Abschnitt Verknüpfung auswählen den aktiven Projektknoten. Der aktive Knoten wird in der Liste in Fettschrift dargestellt.

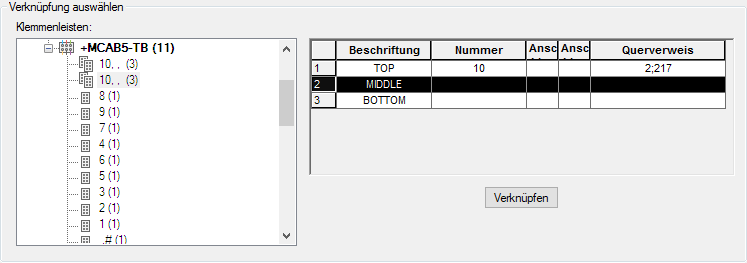

3. Wählen Sie den Mehrfachklemmenknoten aus, den Sie in Strompfad 217 eingefügt haben (10, , (3)).

   Die in der Mehrfachklemme definierten Klemmennummern werden mit Kommata getrennt aufgeführt. Die in den Mehrfachklemmeneigenschaften definierte Anzahl von Ebenen wird am Ende der Knotenbezeichnung in Klammern angezeigt. Beispiel: 1,21,GND (3). Eine Leerstelle steht für eine Ebene, die nicht im Stromlaufplan dargestellt ist: 1, , GND (3). "???" steht für eine der Ebene zugeordnete Klemme, die keine Nummernzuordnung aufweist: 1,???,GND (3).

   Anmerkung: In das Raster auf der rechten Seite wird die Definition für die ausgewählte Klemme eingefügt: Ebene 1 hat Beschriftung = TOP, Nummer = 10, Querverweis = 2,217.
4. Wählen Sie Ebene 2 im Raster aus, und klicken Sie auf Verknüpfen.


   Nachdem Sie auf Verknüpfen geklickt haben, wird die mittlere Ebene mit der Klemmennummer aus dem Raster im Abschnitt Aktive Verknüpfung des Dialogfelds aktualisiert.

5. Klicken Sie auf OK.

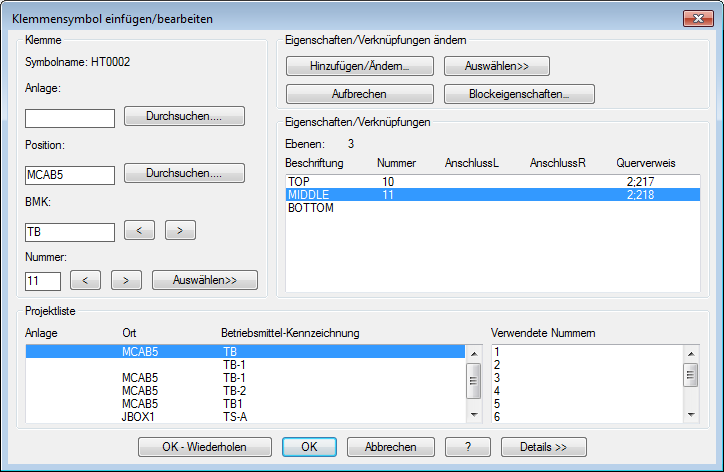

   Die Ebenenzuordnungen werden im Abschnitt Eigenschaften/Verknüpfungen des Dialogfelds Klemmensymbol einfügen/bearbeiten angezeigt. Beachten Sie, dass die Klemme drei Ebenen umfasst und Ebenen 1 und 2 nun zugeordnet sind.


6. Klicken Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten auf OK.
7. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Betriebsmittel bearbeitenBearbeiten. Finden

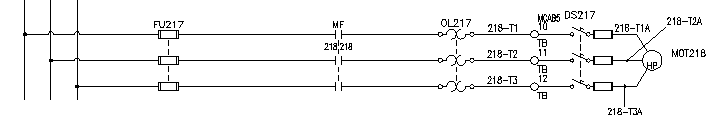

8. Wählen Sie die untere Klemme auf dem Strompfad 218. Das Dialogfeld Klemmensymbol einfügen/bearbeiten wird angezeigt.
9. Wählen Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten im Abschnitt Projektliste die Betriebsmittel-Kennzeichnung TB.
10. Geben Sie Folgendes ein: Position: MCAB5 und Nummer: 12.
11. Klicken Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten im Abschnitt Eigenschaften/Verknüpfungen ändern auf Hinzufügen/Ändern.
12. Erweitern Sie im Dialogfeld Verknüpfung hinzufügen/ändern im Abschnitt Verknüpfung auswählen den aktiven Projektknoten.

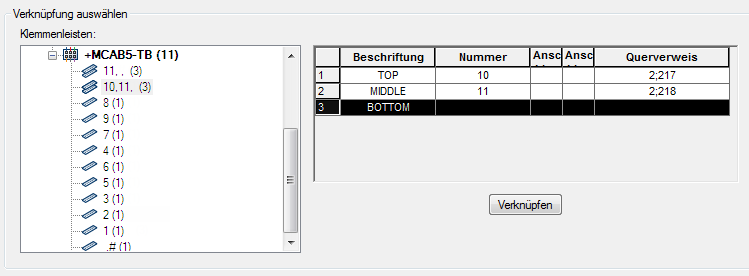

13. Wählen Sie den Mehrfachklemmenknoten aus, den Sie in Strompfad 217 eingefügt haben 217 (10,11, (3)). Beachten Sie, dass die Knoteneigenschaften aktualisiert wurden und nun angeben, dass die Ebenen 1 und 2 zugeordnet sind und dass Ebene 3 noch leer/verfügbar ist.
14. Wählen Sie Ebene 3 im Raster aus, und klicken Sie auf Verknüpfen.

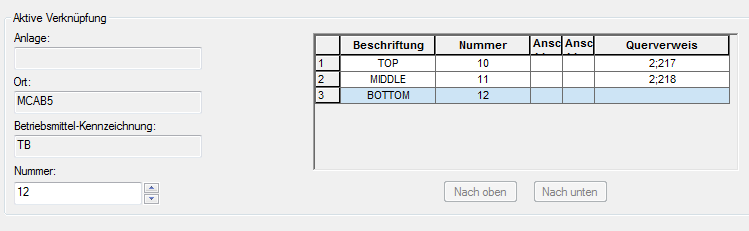

    Nachdem Sie auf Verknüpfen geklickt haben, wird die untere Ebene mit der Klemmennummer aus dem Raster im Abschnitt Aktive Verknüpfung des Dialogfelds aktualisiert. Sie können die Ebenen neu ordnen, indem Sie eine Ebene auswählen und auf Nach oben oder Nach unten klicken.


15. Klicken Sie auf OK.

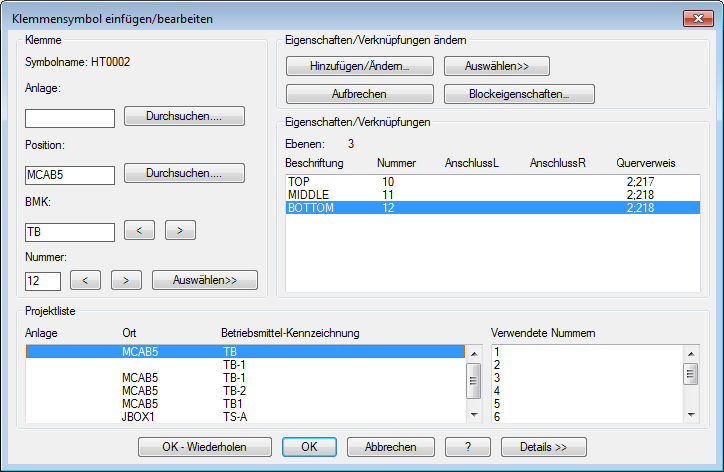

    Die Ebenenzuordnungen werden im Abschnitt Eigenschaften/Verknüpfungen des Dialogfelds Klemmensymbol einfügen/bearbeiten angezeigt. Beachten Sie, dass die Ebenen 1, 2 und 3 jetzt zugeordnet sind.


16. Klicken Sie im Dialogfeld Klemmensymbol einfügen/bearbeiten auf OK.
