Sie können ein Schema im orthogonalen Modus (Draufsicht) zeichnen. Der orthogonale Modus ermöglicht Ihnen, das Diagramm in einer 2D-Draufsicht zu zeichnen.

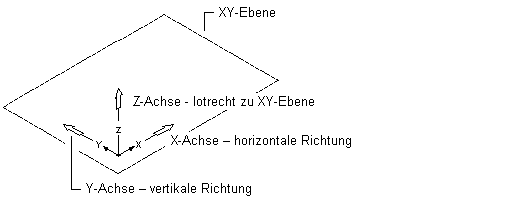

Wenn Sie im orthogonalen Modus zeichnen, fügen Sie Schemalinien und -symbole im Weltkoordinatensystem (WKS) hinzu. Im WKS verläuft die X-Achse horizontal, die Y-Achse vertikal und die Z-Achse lotrecht zur YX-Ebene
Orthogonale Zeichnungsparameter
Wenn Sie Symbole oder Linien hinzufügen oder verschieben, können Sie verschiedene Werkzeuge zum Einschränken der Cursorbewegung verwenden
- Verwenden Sie den Kompass zum Platzieren von Symbolen und Linien.
- Im AutoCAD®-Ortho-Modus können Sie den Cursor auf die horizontale oder vertikale Achse beschränken. Die orthogonale Ausrichtung hängt von dem aktuellen Fangwinkel oder Raster- und Fangeinstellungen ab.
- Das Raster hilft bei der Ausrichtung der Symbole und veranschaulicht die Abstände zwischen ihnen.
- Mit Fangpunkten können Sie exakte Punkte zum Platzieren von Symbolen oder Linien angeben.
Beim Zeichnen und Bearbeiten können Sie diese Werkzeuge jederzeit ein- und ausschalten.
