Übung V6: Erstellen von Höhenlinien auf der Basis gescannter topographischer Karten

In dieser Übung konvertieren Sie mithilfe der Höhenlinienverfolgung eine Rasterhöhenlinie in eine Vektorpolylinie mit Erhebung.

Sie können eine Rasterhöhenlinie in eine Vektor-Polylinie mithilfe von Einstellungen zum Steuern der Erhebungszuweisung, der Layer-Verwaltung und des Verhaltens an Entscheidungspunkten konvertieren. Erhebungsebenen können die Bodenerhebung oder andere Merkmale des Geländes wiedergeben, beispielsweise Temperatur oder Bevölkerungsdichte.

Verwandte Übungen

• Grundlagen (Lernprogramm)
• Übung V3: Konvertieren von Raster-Polylinien in 2D-Polylinien

Übung

1. Öffnen Sie im Ordner ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2024.Bundle\Contents\Tutorials\Tutorial6 die Zeichnungsdatei VTools_06.dwg.

   Öffnen des Dialogfelds Raster Design-Optionen

2. Um das Dialogfeld AutoCAD Raster Design-Optionen anzuzeigen, klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe Text vektorisieren und erkennen Dialogfeldzugriff ().
3. Klicken Sie im Dialogfeld AutoCAD Raster Design-Optionen auf die Registerkarte Rasterobjekterkennung und ändern Sie Max. Sprunglänge in 5.

   Diese Einstellung gibt die Maximallänge einer Lücke an, die vom AutoCAD Raster Design toolset beim Verfolgen einer Rasterpolylinie toleriert wird. Die Funktion kann zum Zeichnen über in der Linie integrierten Beschriftungen bzw. zur Verfolgung von nicht durchgehenden (z. B. gestrichelten) Linien verwendet werden.

   Die Länge wird in Pixeln angegeben und kann mit der Schaltfläche Auswählen bestimmt werden. In diesem Fall ist die Sprunglänge auf 5 eingestellt, sodass die Verfolgung nicht automatisch durch die Höhenlinienbeschriftungen hindurch zeichnet.

4. Klicken Sie auf die Registerkarte Vektorwerkzeuge – Verfolgung. Ändern Sie im Bereich Höhenlinieneinstellungen die Einstellung Erhebung in Aufforderung und geben Sie für das Erhebungsintervall 20 an.

   Mit dieser Einstellung werden die Standarderhebungen festgelegt, die bei der Konvertierung für Höhenlinien angezeigt werden.

5. Wählen Sie die Registerkarte Vektorwerkzeuge – Allgemein und klicken Sie auf Vektortrennung, um das Dialogfeld Optionen für Vektortrennung aufzurufen.
6. Klicken Sie im Dialogfeld Optionen für Vektortrennung auf die Registerkarte Höhenlinie und stellen Sie sicher, dass die Option Höhenlinien nach Erhebung trennen aktiviert ist.

   Mit dieser Einstellung werden Layern auf der Grundlage des Erhebungsintervalls Höhenlinien zugewiesen.

7. Stellen Sie im Bereich Nebenintervall das Intervall auf 20 und Layer auf contour20 ein. Stellen Sie im Bereich Hauptintervall das Intervall auf 100 und Layer auf contour100 ein. Stellen Sie die Option Polylinienbreite für Neben- und Hauptpolylinie auf Tatsächlich ein.

   Diese Einstellungen sorgen dafür, dass auf dem Layer contour100 automatisch sämtliche Erhebungen abgelegt werden, die durch 100 teilbar sind. Auf dem Layer contour20 werden automatisch sämtliche Erhebungen abgelegt, die durch 20 teilbar sind (mit Ausnahme derer, die durch 100 teilbar sind). Für alle Polylinien wird eine Breite verwendet, die den ursprünglichen Rasterdaten entspricht.

8. Klicken Sie auf OK, um das Dialogfeld Optionen für Vektortrennung zu schließen, und erneut auf OK, um das Dialogfeld AutoCAD Raster Design-Optionen zu schließen.

   Erstellen von Höhenlinien aus Rasterinformationen

9. Um Höhenlinien zu erstellen, klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe Text vektorisieren und erkennen Dropdown-Menü Stößel Höhenlinienverfolgung

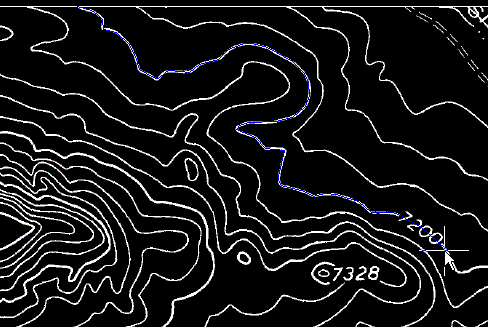

10. Klicken Sie auf die obere Hälfte der 7200-Höhenlinie.

11. Wenn die Verfolgung die Unterbrechung an der Stelle des Labels erreicht, fügen Sie manuell einen oder zwei Punkte auf dem Label hinzu und klicken Sie auf die Höhenlinie auf der anderen Seite des Labels.

12. Geben Sie f (Fortsetzen) ein, um die Verfolgung der Höhenlinie fortzusetzen.
13. Drücken Sie die Eingabetaste, um die Verfolgung zu beenden.

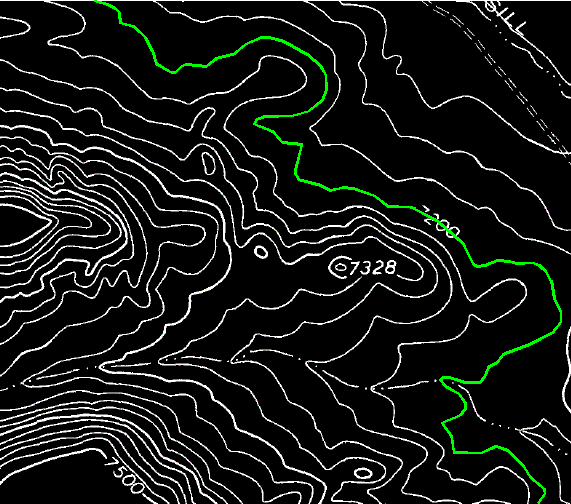

14. Geben Sie 7200 ein, um die Erhebung für die neue Höhenlinie festzulegen.

    Die neue Höhenlinie wird auf dem Layer contour100 platziert und die Polylinienbreite entspricht dem ursprünglichen Raster.

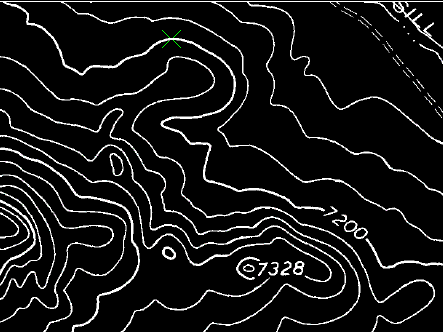

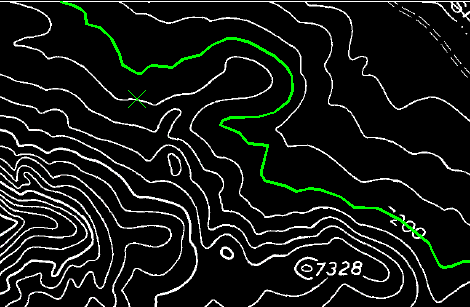

15. Klicken Sie auf die Höhenlinie 7220, links neben der Höhenlinie 7200. Die ganze Linie wird verfolgt.

16. Drücken Sie die Eingabetaste, um die Verfolgung zu beenden.

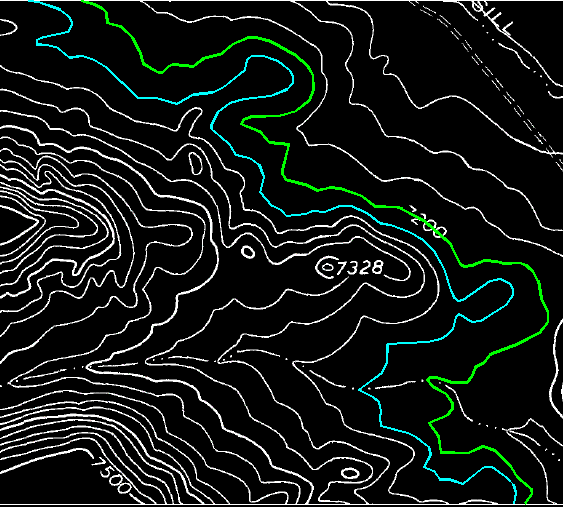

17. Drücken Sie die Eingabetaste, um den Standardwert für die Erhebung, 7220, für die neue Höhenlinie zu akzeptieren.

    Die neue Höhenlinie wird auf dem Layer contour20 platziert und die Polylinienbreite entspricht dem ursprünglichen Raster.


18. Drücken Sie die Eingabetaste, um den Befehl zu beenden.
19. Schließen Sie die Zeichnung, ohne die Änderungen zu speichern.
