Belastungs- und Verschiebungsergebnisse auswerten

Betrachten wir nun einige der verfügbaren Ergebniskonturen und die verschiedenen Anpassungsoptionen für die Anzeige.

Anmerkung: Bedingte Vorgehensweise – Wenn Sie die Analyse schon vorher ausgeführt haben und nun zurückkehren, um das Lernprogramm in einer separaten Sitzung von Inventor Nastran abzuschließen, müssen Sie beim erneuten Öffnen des CAD-Modells zwei weitere Schritte ausführen. Wenn Sie direkt von der Seite Analyse durchführen (innerhalb derselben Inventor Nastran-Sitzung) fortfahren, springen Sie zu Schritt 1 im Abschnitt Von-Mises-Spannung und Verschiebungsbetrag darstellen auf dieser Seite.

• Klicken Sie auf Umgebungen Autodesk Inventor Nastran, um erneut in die Inventor Nastran-Umgebung zu gelangen.
• Klicken Sie auf Ergebnisse Ergebnisse laden . Gehen Sie anschließend wie folgt vor:
  • Wechseln Sie in den Arbeitsordner für die Lernprogramme.
  • Wählen Sie die Datei Hanger Weldment_QST.fno aus.
  • Klicken Sie auf Öffnen.

Von-Mises-Spannung und Verschiebungsbetrag darstellen

1. Klicken Sie auf Autodesk Nastran Ergebnisse Ergebnisotionen.

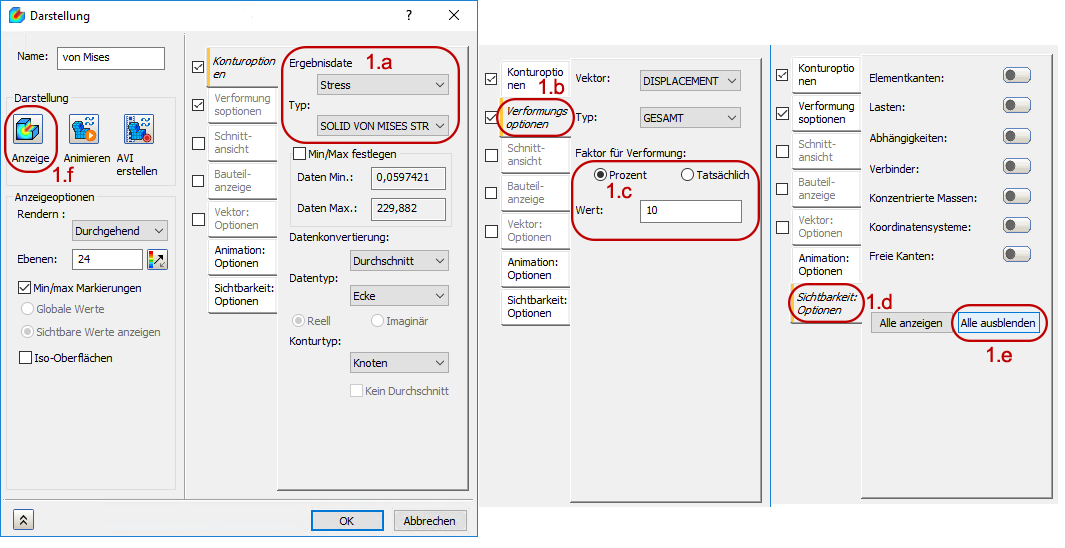

   Das Dialogfeld Darstellen wird angezeigt. Die folgenden sechs Schritte finden Sie in Abbildung 1.a – 1.f.



   Abbildung 1.a – 1.f

   1. Stellen Sie sicher, dass Ergebnisdaten auf Spannung und Typ auf VOLUMENKÖRPER VON-MISES-SPANNUNG eingestellt sind. Diese Darstellung sehen wir uns zuerst an.
   2. Klicken Sie auf die Registerkarte Verformungsoptionen im Dialogfeld Darstellung.
   3. Die vorgegebene Verformung wird vorgabemäßig auf 10 Prozent der Modellgröße skaliert. Wir behalten diese Einstellung bei, sodass die Verformung deutlich sichtbar ist.
      Tipp: Bei nichtlinearen Analysen großer Verformungen, besonders bei Freikörperbewegungen eines oder mehrerer Bauteile, ist es am besten, die tatsächliche Verschiebung anzeigen. Darüber hinaus erzielen Sie beim Vergleich mehrerer Analyse-Subcases oder beim Erstellen einer Multiset-Animation mit einem festen Faktor der tatsächlichen Verschiebung die besten visuellen Ergebnisse.
   4. Klicken Sie auf die Registerkarte Sichtbarkeitsoptionen im Dialogfeld Darstellung.
   5. Klicken Sie auf Alle ausblenden. Hierdurch wird eine übersichtlichere Konturdarstellung ohne Netzlinien oder Abhängigkeit und Belastungslinien angezeigt.

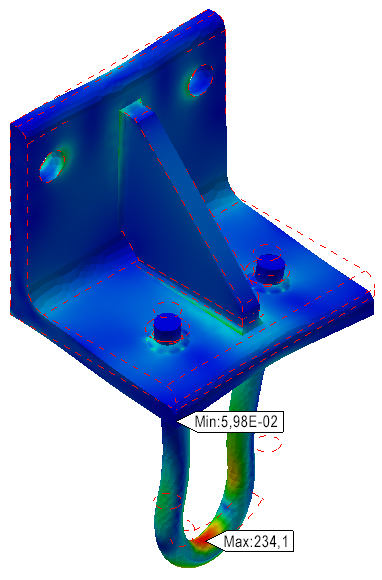

   6. Klicken Sie auf der linken Seite des Dialogfelds Darstellung auf Anzeigen. Die Ergebnisse für die Von Mises-Spannung sollten der folgenden Abbildung entsprechen, die minimalen und maximalen Spannungswerte können jedoch abweichen:



2. Klicken Sie auf die Registerkarte Konturoptionen im Dialogfeld Darstellung.

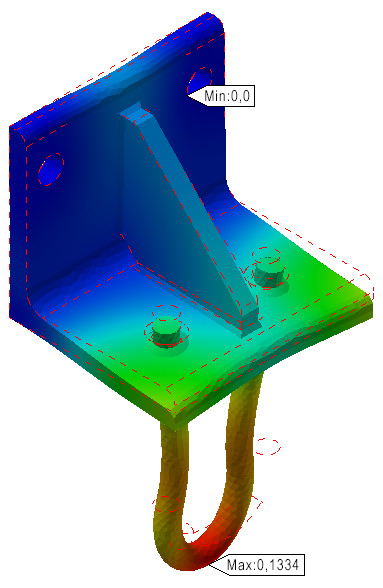

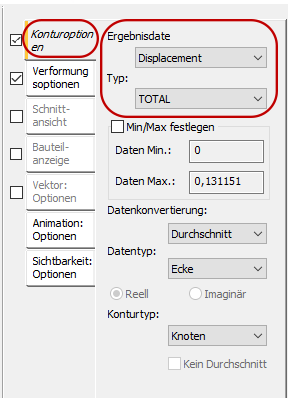

   • Wählen Sie aus dem Pulldown-Menü Ergebnisdaten die Option Verschiebung und stellen Sie den Typ auf GESAMT ein. Ihre Verschiebungs-Konturdarstellung sollte in etwa der folgenden Abbildung entsprechen:



Lassen Sie das Dialogfeld Darstellung geöffnet. Wir werden es auf der nächsten Seite weiter verwenden.
