In Baugruppenanalysen müssen Flächenkontakte erzeugt werden, damit eine nichtlineare Kontaktanalyse durchgeführt werden kann.
So erzeugen Sie automatisch Flächenkontakte:
Klicken Sie in der Gruppe Kontakte der Autodesk Inventor Nastran ribbon-Multifunktionsleiste auf Automatisch, um Kontaktpaare im Modell automatisch zu erkennen. Es wird kein Dialogfeld angezeigt, und die Generierung beginnt sofort. Während der automatischen Kontaktgenerierung wird eine Fortschrittsanzeige angezeigt. Eine Meldung wird angezeigt, wenn keine Kontaktpaare gefunden werden konnten.

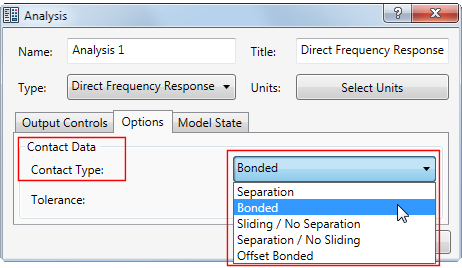

Kontakttyp und Toleranz werden basierend auf den Angaben in der Registerkarte Optionen im Dialogfeld Analyse angegeben. Legen Sie die gewünschten Kontaktparameter vor dem Ausführen des Befehls Automatisch fest.

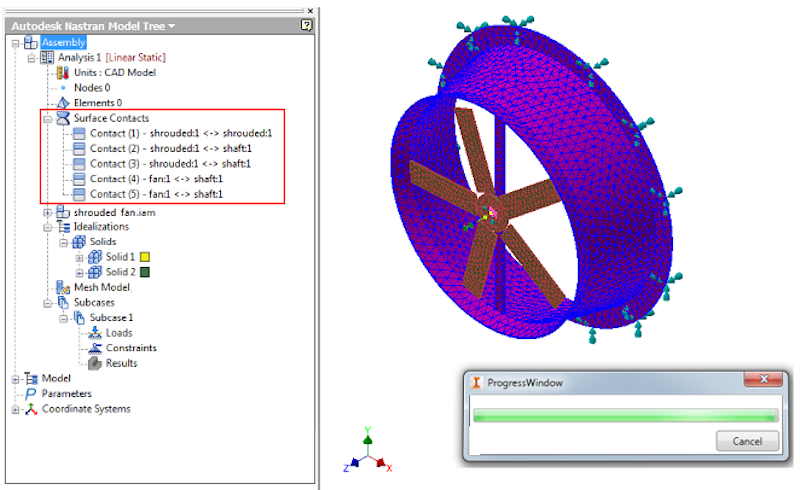

Automatische Kontaktpaare werden unter Flächenkontakte im Zweig Analyse der Modellstruktur aufgeführt. Sie erscheinen nicht im Modellzweig. Daher müssen Sie bei Verwendung der automatischen Kontakte den Befehl Automatisch für jede Analyse im aktuellen Modell ausführen.
Sobald diese gefunden wurden, zeigt die Autodesk Inventor Nastran-Modellstruktur die Bauteilnamen an, die in Kontakt sind.
So definieren Sie Flächenkontaktpaare manuell:
Es gibt drei Möglichkeiten, um auf das Dialogfeld Flächenkontakte zuzugreifen:
- Klicken Sie in der Gruppe Kontakte der Registerkarte der Autodesk Inventor Nastran ribbon auf Manuell
- Klicken Sie in der Gruppe der Multifunktionsleisten-Registerkarte Kontakte auf Solver.
- Klicken Sie mit der rechten Maustaste auf Flächenkontakte im Zweig Modell der Strukturansicht, und wählen Sie aus dem Kontextmenü Neu aus.
Das folgende Dialogfeld wird angezeigt. Die Darstellung unterscheidet sich je nachdem, ob Sie die Option Manuell oder Solver ausgewählt haben:

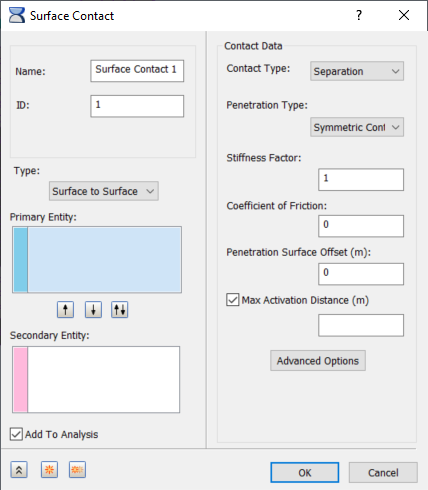

Manueller Modus:

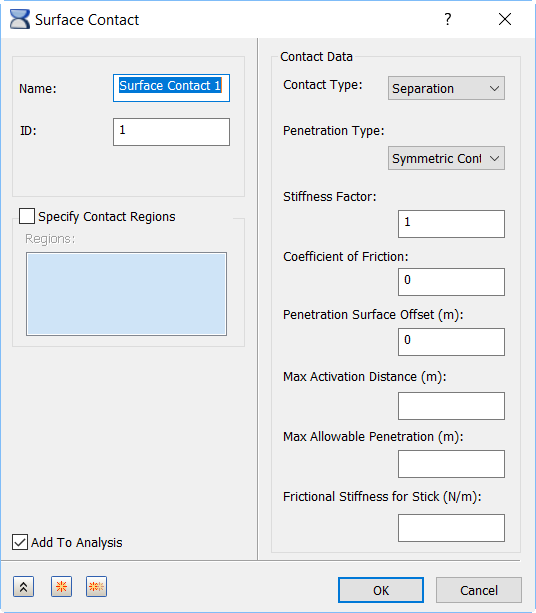

Solver-Modus:

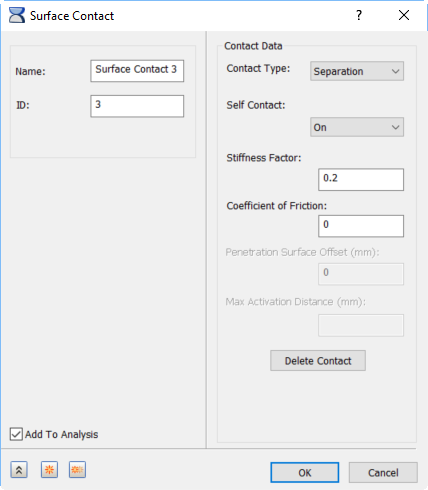

Solver-Modus für explizite Dynamik oder explizite quasi-statische Analyse:
Die Option Selbstkontakt Ein/Aus gibt an, ob Flächen sich selbst berühren dürfen.
Das Flächenkontaktformular enthält die folgenden Hauptabschnitte:
- Name: Geben Sie einen Namen für den Flächenkontakt ein, beispielsweise Oberes Kontaktpaar.
- ID: Die ID wird automatisch aktualisiert, wenn die Kontaktpaare erstellt werden.
- Zwei Arten von Flächenkontakten können erstellt werden:
- Manuell: Sie legen den Typ (Fläche zu Fläche oder Kante zu Fläche) und den Durchdringungstyp (unsymmetrischer Kontakt oder symmetrischer Kontakt) fest. Sie müssen außerdem die primären und sekundären Objekte einzeln auswählen.
- Solver: Das Programm wählt die entsprechenden Einstellungen für den Typ (Fläche zu Fläche oder Kante zu Fläche), den Durchdringungstyp sowie die primären und sekundären Objekte aus. Das jeweilige Verfahren wird basierend auf der Geometrie und den Netzeigenschaften festgelegt. Der Befehl kann sich global (auf das gesamte Modell) auswirken, oder Sie können die Kontaktbereiche angeben, die für die Erzeugung von Kontaktpaaren zugrunde gelegt werden sollen.
Bei unsymmetrischem Kontakt können Knoten auf dem sekundären Objekt die primäre Kontaktfläche nicht durchdringen. Bei symmetrischem Kontakt gilt das gleiche Verhalten; darüber hinaus können Knoten auf dem primären Objekt die sekundäre Fläche ebenfalls nicht durchdringen.
Die anderen Abschnitte in diesem Formular variieren etwas, je nachdem, welcher Kontakttyp ausgewählt ist (automatisch oder manuell). Klicken Sie auf die Verknüpfungen unten auf der Seite, um weitere Informationen zu den anderen Abschnitten im Flächenkontaktformular anzuzeigen.
Manuell definierte Kontaktpaare werden unter dem Knoten Flächenkontakte im Zweig Modell in der Strukturansicht aufgeführt. Wenn beim Erstellen eines Kontaktpaars die Option Zur Analyse hinzuzufügen aktiviert ist, wird das Kontaktpaar auch unter Flächenkontakte zum Zweig Analyse in der Strukturansicht hinzugefügt. Wenn ein Flächenkontaktpaar zum Analysezweig in der Strukturansicht hinzugefügt wurde, können Sie neue Flächenkontakte für die Analyse erstellen (über das Kontextmenü), ohne auf den Zweig Modell zugreifen zu müssen.
Flächenkontakte können durch Ziehen und Ablegen oder Kopieren und Einfügen aus dem Modell-Zweig der Autodesk Inventor Nastran-Modellstruktur in den Analyse-Zweig übertragen werden.

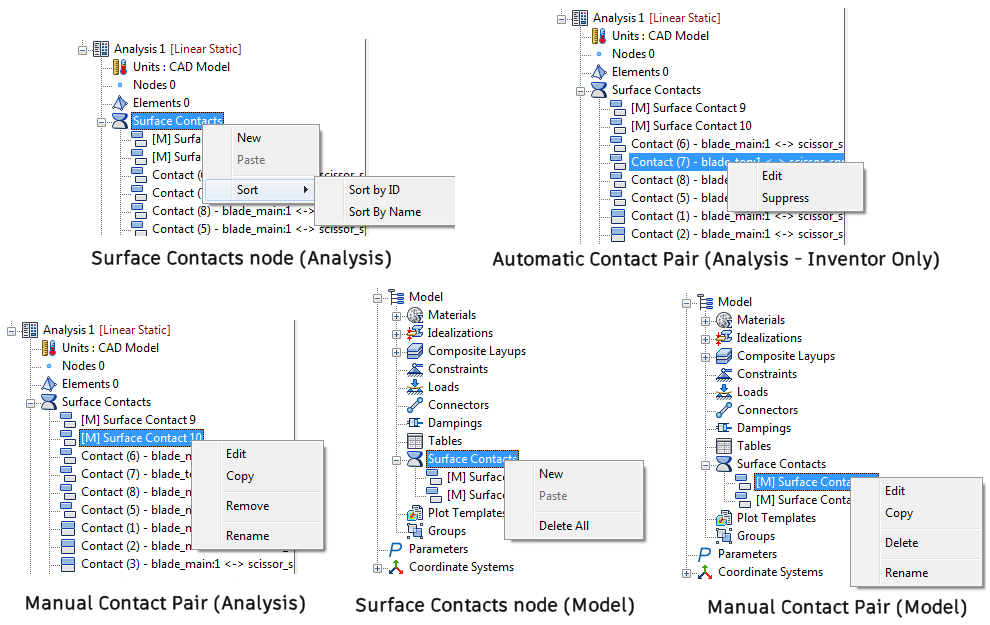

Das Kontextmenü für Flächenkontakte hängt davon ab, auf welches Objekt Sie mit der rechten Maustaste klicken (die Überschrift der Gruppe Flächenkontakte, ein automatisch erstelltes Kontaktpaar oder ein manuell angegebenes Kontaktpaar):
- Neu: Öffnet das Dialogfeld Flächenkontakte, um ein neues Kontaktpaar zu erstellen.
- Bearbeiten: Ändert die Definition des ausgewählten Kontaktpaars im Dialogfeld Flächenkontakte.
- Kopieren: Kopiert das ausgewählte Kontaktpaar in die Zwischenablage von Windows.
- Einfügen: Fügt das Kontaktpaar (oder die Kontaktpaare) aus der Zwischenablage von Windows ein.
- Unterdrücken: Diese Option ist nur für automatisch erstellte Flächenkontakte verfügbar. Aktivieren Sie sie, um zu verhindern, dass die aktuelle Analyse das ausgewählte Kontaktpaar berücksichtigt.
- Entfernen: Dieser Befehl ist nur für manuell definierte Flächenkontakte im Analysezweig der Strukturansicht verfügbar. Verwenden Sie ihn, um ein Kontaktpaar aus der aktuellen Analyse zu entfernen, das jedoch im Modell verbleiben soll.
- Löschen: Dieser Befehl ist nur für manuell definierte Flächenkontakte im Modellzweig der Strukturansicht verfügbar. Verwenden Sie ihn, um ein Kontaktpaar aus dem Modell und allen Analysen zu löschen.
- Alle löschen: Dieser Befehl ist nur über den Knoten Flächenkontakte im Modellzweig der Strukturansicht verfügbar. Verwenden Sie ihn, um alle manuell definierten Kontaktpaare im Modell und in allen Analysen zu löschen.
- Umbenennen: Ändert den Namen eines manuell definierten Kontaktpaars. Verwenden Sie diese Funktion, um einzelne Kontaktpaare besser voneinander unterscheiden zu können.
- Sortieren: Sortierbefehle sind nur für die Gruppe Flächenkontakte im Analysezweig der Strukturansicht verfügbar.
- Nach ID sortieren: Sortiert die aufgelisteten Kontaktpaare nach ID-Nummer für jedes Paar in aufsteigender Reihenfolge.
- Nach Name sortieren: Sortiert die aufgelisteten Kontaktpaare nach Name für jedes Paar in aufsteigender Reihenfolge.
Sie können jetzt mehrere Flächenkontakte gleichzeitig auswählen und bearbeiten, indem Sie eine Gruppenbearbeitungsfunktion verwenden. Sie können die allgemeinen Eigenschaften einmal ändern; anschließend werden die Änderungen auf alle ausgewählten Kontakte angewendet. Sie müssen nicht jedes Kontaktpaar einzeln bearbeiten, solange die zu ändernden Einstellungen für alle ausgewählten Paare identisch sind.
