So verwenden Sie ein Element des Typs Taster und Parameter in einer Prüfsequenz für Duplex-Maschinen

Markieren Sie die Maschine, mit der Sie das Element messen möchten, und geben Sie die Tasterbaugruppe an, die Sie verwenden möchten.

Elemente des Typs Taster und Parameter funktionieren im Duplex-Betrieb auf dieselbe Weise wie bei einer einzelnen Maschine, mit dem Unterschied, dass Sie die messende Maschine auswählen müssen, bevor Sie den Tastsensor ändern.

1. Klicken Sie auf Tasterpfad > Elemente-Gruppe > Taster und Parameter.

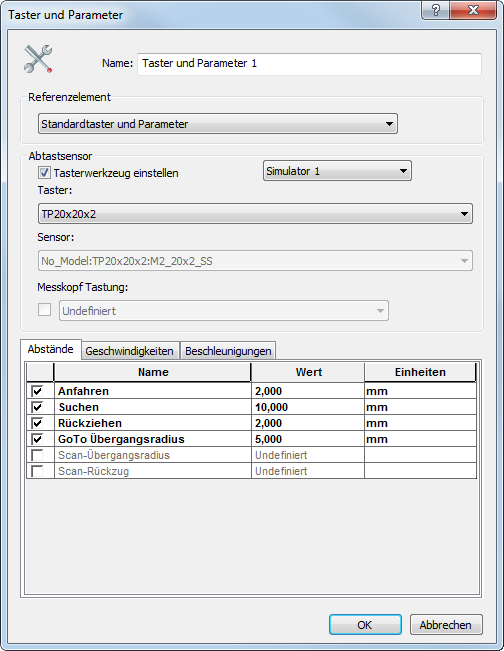

2. Geben Sie im Dialogfeld Taster und Parameter Folgendes an:
   • Name:
   • Referenzelement.

     Tastsensor einstellen - Um einen bestimmten Tastsensor für dieses Element zu verwenden, wählen Sie dieses Kontrollkästchen sowie die Maschine aus, auf der sich der Taster befindet.

     Wählen Sie einen Eintrag aus der Taster-Liste aus. Wenn der Taster über mehrere Spitzen verfügt, wählen Sie die Spitze, die Sie verwenden möchten, in der Sensor-Liste aus.

     Die Maschinennamen werden anhand der Gerätenamen im Dialogfeld Autodesk KMM-Treiber-Konfiguration und der Auswahl für Verknüpfte Maschine im Dialogfeld Doppel-Simulator Konfiguration festgelegt.

   • Messkopf Tastung.
   • Abstände, Geschwindigkeiten und Beschleunigungen.
3. Klicken Sie auf OK, um das Dialogfeld zu schließen und das Element der Prüfsequenz hinzuzufügen.
