Die Modell-Registerkarte > Auswahl-Gruppe enthält folgende Optionen:
Typ:
- Alles auswählen — Klicken Sie, damit alle Elemente in allen Modellen ausgewählt werden.
- Drahtmodelldaten auswählen — Klicken Sie und wählen Sie alle Drahtmodellelemente in den Modellen aus.
- Flächen auswählen — Klicken Sie, damit werden alle Flächenelemente in den Modellen ausgewählt werden.
- Nach Farbe wählen — Klicken Sie, um Modellkomponenten anhand ihrer Farbe auszuwählen. Das Dialogfeld Auswahl wird angezeigt.
- Alles abwählen — Damit werden alle Optionen in allen Modellen abgewählt.
- Doppelte Komponenten auswählen — Klicken Sie, um doppelte Komponenten auszuwählen. Wenn Sie dann auf die Modell-Registerkarte > Ändern-Gruppe > Gewählte löschen klicken, werden die Duplikate gelöscht, sodass ein Modell ohne Duplikate vorliegt.
- Doppelte Komponenten abwählen — Klicken Sie, damit doppelte Komponenten in der aktuellen Auswahl abgewählt werden. Wenn Sie die Komponenten, die Sie verwenden möchten, auswählen, aber möglicherweise Duplikate vorhanden sind, können Sie den Befehl Doppelte Komponenten abwählen einsetzen, um sicherzustellen, dass keine doppelten Komponenten ausgewählt wurden. Die doppelten Komponenten werden nicht gelöscht, sondern nur aus der Auswahl entfernt. Dadurch können Sie Ihren Werkzeugweg problemlos erstellen (z. B. Walzenfräsen).
- Sichtbare, umgekehrte Komponenten wählen — Klicken Sie und wählen Sie die umgekehrten Komponenten in der aktuellen Ansichtsausrichtung aus.

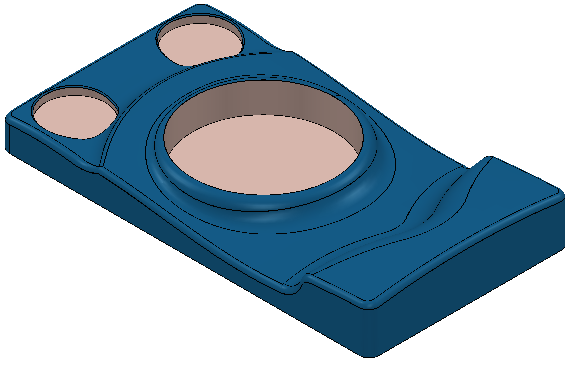

Nicht umgewandelte, nicht gewählte Komponenten erscheinen beispielsweise als:

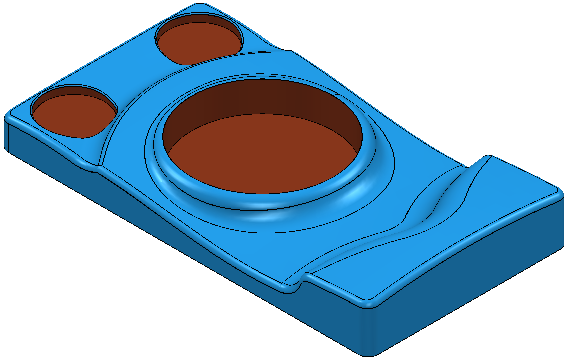

Wenn Sie diese Option verwenden, werden die gewählten umgekehrten Komponenten wie folgt angezeigt:
Sie können dies gemeinsam mit der Option Auswahl umkehren (im Modell-Kontextmenü) verwenden, damit alle falsch ausgerichteten Flächen umgekehrt werden. Die Qualität der Auswahl hängt von der Qualität des Modells ab. Bei Einsatz dieser Option werden beim Vorliegen von Lücken in Flächen, die innere Flächen freilegen, auch diese Flächen ausgewählt.
- Hinterschnittkomponenten wählen – Klicken Sie, um Hinterschnittflächen auszuwählen.
- Konkave Radien wählen– Klicken Sie, um das Dialogfeld Konkave Radien wählen zu öffnen.
