Ebene Schnittabstände

Verwenden Sie die Ebene Schnittabstände-Seite, um zu steuern, wie viel Überschussmaterial oberhalb der ebenen Flächen eines Features abgetragen wird. Dies wird von einer Reihe vertikaler Bahnen durchgeführt.

Anmerkung: Diese Seite ist nur verfügbar, wenn Sie Schlichten von Flachbereichen oder Wänden und Flachbereichen auf der Feature Schlichten-Seite auswählen.

Ausmaß — Wählen Sie aus, wie die Grenzen mehrerer Bahnen berechnet werden.

• Anzahl Schnitte — Geben Sie eine Zahl ein, um die Anzahl der Bahnen zu begrenzen.
• Rohteiltiefe — Geben Sie einen Abstand ein, um die Rohteiltiefe, die oberhalb der Flachbereiche des Features stehenbleiben soll, festzulegen. Dies begrenzt den maximalen Startabstand für mehrere Bahnen.

Bahnabstand — Geben Sie den Abstand zwischen aufeinanderfolgenden Ausräumbahnen auf einer einzigen Schruppebene ein.

Bahnabstand vom Werkzeug kopieren — Klicken Sie hierauf, um die radiale Schnitttiefe aus den aktiven Werkzeug-Schnittdaten zu laden. Die radiale Schnitttiefe wird senkrecht zur Werkzeugachse gemessen.

Anmerkung: Wenn Sie den Wert manuell eingeben, ändert sich die Schaltfläche zu .

Z-Zustellung — Geben Sie den Abstand zwischen verschiedenen Bearbeitungsebenen ein.

Z-Zustellung von Werkzeug kopieren — Klicken Sie hierauf, um die axiale Schnitttiefe aus den aktiven Werkzeugschnittdaten zu laden. Die axiale Schnitttiefe wird entlang der Werkzeugachse gemessen.

Anmerkung: Wenn Sie den Wert manuell eingeben, ändert sich die Schaltfläche zu .

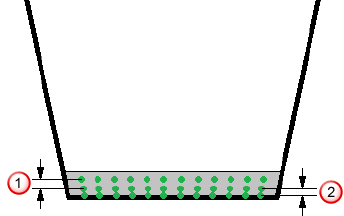

Letzte Z-Zustellung — Diese Option bestimmt den Versatzabstand für eine zusätzliche letzte Bahn.

— Z-Zustellung

— Letzte Z-Zustellung
