Gewinde

Verwenden Sie die Seite Gewindefräsen, um zu steuern, wie eine Gewindebohrung erstellt wird.

Anmerkung: Diese Seite ist nur dann verfügbar, wenn Sie als Zyklusart entweder Gewindefräsen oder Außengewinde auf der Hauptseite Bohren wählen.

Anzahl Bahnen – Geben Sie die Anzahl der Schnitte ein. Im folgenden Beispiel wird eine Bahn mit drei Bahnen verglichen:

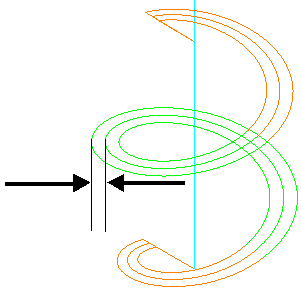

Zugabe – Geben Sie den Abstand zwischen aufeinanderfolgenden Bahnen ein.

Führungswinkel – Wählen Sie den Führungswinkeltyp aus. Der Anfahrweg ist eine gerade Linie in der Ebene senkrecht zur Bohrungsachse, gefolgt von einer Helix mit der Gewindesteigung. Der Wegfahrweg ist die Umkehrung dessen. Alle Optionen enthalten den gleichen Teil mit der geraden Linie, aber eine unterschiedliche Länge der Helix An-/Wegfahrwege.

Gewinde – Wählen Sie ein Rechtsgewinde oder Linksgewinde aus. Das Gewinde gibt zusammen mit der Richtung (auf der Bohren-Hauptseite) eine Schnittrichtung vor.

	Rechtsgewinde	Linksgewinde
Gleichlauf	Uhrzeigersinn, abwärts	Uhrzeigersinn, aufwärts
Gegenlauf	Entgegen dem Uhrzeigersinn, aufwärts	Entgegen dem Uhrzeigersinn, abwärts

Anmerkung: Sie können einen Gewindefräsen-Werkzeugweg in einer kegelförmigen Bohrung erstellen.
