Linie messen

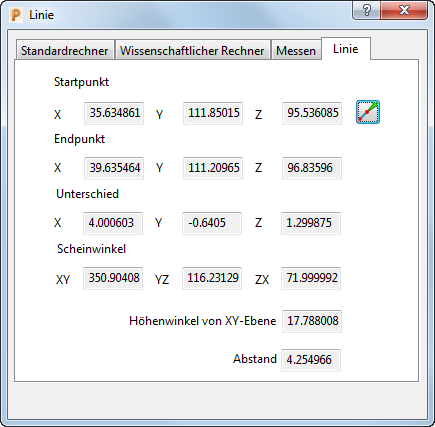

Verwenden Sie die Linie-Registerkarte, um den Abstand, Winkel und Höhenwinkel zwischen zwei Punkten anzuzeigen.

— Klicken Sie, um die Unterschied messen-Registerkarte anzuzeigen. Klicken Sie auf zwei Punkte auf dem Modell, um den Abstand zu messen und die Scheinwinkel anzuzeigen.

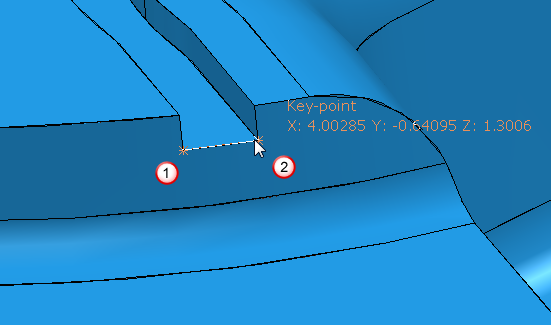

Beispiel:

Die Unterschied messen-Registerkarte schließt den Linien-Dialog und aktualisiert diesen mit dem Abstand zwischen den zwei Punkten und den Scheinwinkeln.

Anmerkung: Die anderen Felder werden aus diesen beiden Punkten berechnet.

Startpunkt — Zeigt die Koordinaten des ersten ausgewählten Punkts an.

Endpunkt — Zeigt die Koordinaten des zweiten ausgewählten Punkts an.

Unterschied — Zeigt die Differenz zwischen X, Y und Z zwischen dem Startpunkt und dem Endpunkt an.

Winkel — Zeigt die Winkel in den XY-, YZ- und ZX-Ebenen zwischen dem Startpunkt und dem Endpunkt an.

Höhenwinkel – Zeigt den Winkel der Linie an, die den Startpunkt mit dem Endpunkt bis zur Hauptarbeitsebene verbindet.

Anmerkung: Wenn Sie die Hauptarbeitsebene auf der Information-Symbolleiste ändern, wird der hier gemessene Winkel geändert.

Abstand — Zeigt die Länge einer Linie an, die den Startpunkt mit dem Endpunkt verbindet.
