Verwenden Sie die Feature Planfräsen-Seite, um die Feature Plan-Bearbeitungsparameter festzulegen.
XY Erweiterung — Geben Sie eine Zugabe in den X- und Y-Richtungen des Blocks ein. Dies ist hilfreich, wenn das tatsächliche Rohteil größer als der PowerMill-Block ist, da dies sicherstellt, dass der Planfräswerkzeugweg das gesamte Rohteil bearbeitet.
Einfahrvorschub (%) – Geben Sie einen Wert zum Steuern des Vorschubs des Werkzeugwegs beim Annähern an den Block ein, bis er vollständig in den Block eingreift. Dies ist nützlich, um den Bruch von Werkzeugeinsätzen beim Eintauchen in das Modell mit hohem Vorschub zu verhindern. Vorgabemäßig ist der Wert auf 100% festgelegt, es gibt also keine Einfahrvorschubreduzierung.
- Schnittvorschub
- Eingriffsvorschub
- Eintauchvorschub
Toleranz — Geben Sie einen Wert ein, um festzulegen, wie genau der Werkzeugweg dem Feature folgen soll.
Art — Wählen Sie die Raster- oder Versatz-Art aus, die Sie für den Materialabtrag verwenden möchten.
Bahnabstand — Geben Sie den Abstand zwischen aufeinanderfolgenden Bearbeitungsbahnen ein.
Bahnabstand vom Werkzeug kopieren — Klicken Sie hierauf, um die radiale Schnitttiefe aus den aktiven Werkzeug-Schnittdaten zu laden. Die radiale Schnitttiefe wird senkrecht zur Werkzeugachse gemessen.
.
Z-Zustellung

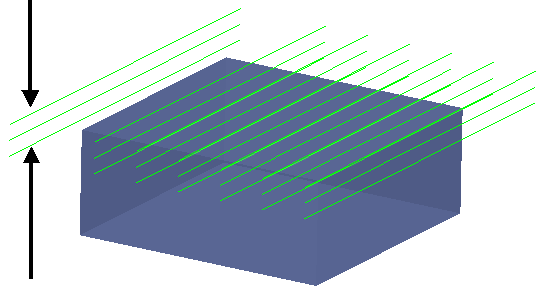

Rohteiltiefe — Geben Sie die gesamte Materialtiefe, die abgetragen werden soll, ein.

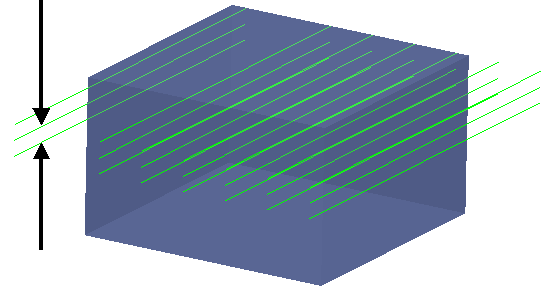

Z-Zustellung — Geben Sie den maximalen Abstand zwischen aufeinanderfolgenden Bahnen ein.
Z-Zustellung von Werkzeug kopieren — Klicken Sie hierauf, um die axiale Schnitttiefe aus den aktiven Werkzeugschnittdaten zu laden. Die axiale Schnitttiefe wird entlang der Werkzeugachse gemessen.
.
