Verwenden Sie die Feature Planfräsen-Strategie zum Erzeugen ebener Flächen durch das Leiten eines großen Werkzeugs über die Fläche des Bauteils, festgelegt durch Features Unbegrenzte-Fläche oder Begrenzte-Fläche. Diese Strategie ermöglicht die Bearbeitung mehrerer Flächenfeatures auf unterschiedlichen Schruppebenen.
Der Fräser ist ein Planfräser mit einem rotierenden Halter mit Dreheinsätzen. Die Fräserspindel besitzt immer eine Drehachse lotrecht auf der Fläche des Bauteils. Die Geometrie des Fräsers ermöglicht nur relativ kleine Schnitttiefen. Planfräsen wird häufig zur Bearbeitung von ebenen Flächen an Antriebskomponenten, Motorblöcken und Übertragungsventilgehäusen von Landfahrzeugen verwendet.
Mehrere Seiten sind mit der Feature Planfräsen-Strategie verknüpft:
- Feature Planfräsen – Die Hauptseite zum Festlegen eines Planfräsen-Werkzeugwegs.
- Schlichten – Einstellungen zum Festlegen der Tiefe der letzten Z-Zustellung der Schnitttiefe.
- Raster – Einstellungen zum Festlegen einer Raster-Ausräumart.
- Versatz – Einstellungen zum Festlegen einer Konturausräumart.
- High Speed – Einstellungen, um Glättungsoptionen zu steuern, sodass bei der High Speed-Bearbeitung plötzliche Wechsel der Werkzeugrichtung vermieden werden. Diese Seite ist nur für Versatzarten verfügbar.
- Automatische Überprüfung – Einstellungen, die Werkzeugwege beim Zeitpunkt ihrer Erstellung automatisch prüfen.
Die verbleibenden Seiten sind geläufige Werkzeugwegstrategie-Seiten.

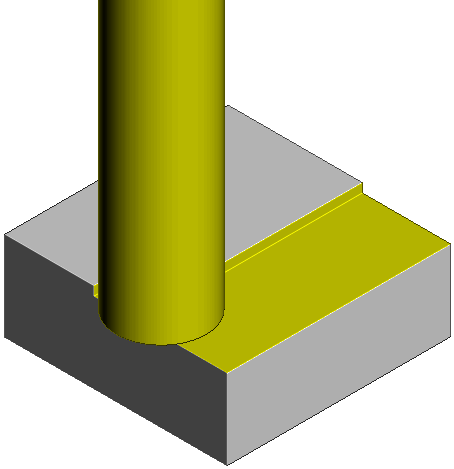

Um einen Planfräsen-Werkzeugweg zu erstellen, müssen ein Block und ein Werkzeug definiert werden. Flächenfräsen funktioniert mit allen Werkzeugen und verwendet das flache Ende des Werkzeugs:
