Anschluss-Ausräumen

Verwenden Sie die Anschluss-Seite des 'Anschluss-Ausräumen'-Dialogs, um die Optionen für schnelle Materialentfernung innerhalb eines Anschlusses festzulegen.

Muster — Wählen Sie ein Muster aus, um die Position des Anschlusses und die Ausrichtung der nachfolgenden Bearbeitung festzulegen. Das Muster erfüllt die folgenden drei Zwecke:

1. Es zeigt den zu bearbeitenden Anschluss an.
2. Es steuert die Ausrichtung der Schnitte. Die Schnitte befinden sich senkrecht zum Muster. Wenn Sie Arbeitsebenengrenzen verwenden, überschreiben die Arbeitsebenen das Muster.
3. Es bestimmt, welches Anschlussende zuerst bearbeitet wird.

Werkzeugsicherheitsabstand — Geben Sie den Werkzeugschaft und den Halter-Sicherheitsabstand ein. Dieses findet zusätzlich zu jeglichem definierten Aufmaß statt und wird zur Werkzeugseite hinzugefügt, um Kollisionen mit Spitzen oder unbearbeitetem Material zu vermeiden. Die Option 'Anschluss-Ausräumen' verwendet eine Reihe von 3+2 Achsenschnitten, soweit dies möglich ist

Halter-Sicherheitsabstand

Schaft-Sicherheitsbereich

Sicherheitsabstand Werkzeugschaft

Anmerkung: PowerMill fügt automatisch einen kleinen Sicherheitsabstand mit Eckradius um die Unterseite des Fräserschafts hinzu. Die Länge des Teils mit Eckradius entspricht dem Werkzeugradius.

Schnittrichtung — Wählen Sie die Frästechnologie aus.

Wählen Sie eine Schnittrichtung aus den folgenden Optionen aus:

• Gleichlauf — Wählen Sie dies aus, um Werkzeugwege zu erstellen, die soweit möglich nur Gleichlauffräsen einsetzen. Das Werkzeug befindet sich links von der bearbeiteten Kante, in Richtung der Werkzeugbewegung gesehen.



• Gegenlauf — Wählen Sie dies, um soweit möglich Werkzeugwege anzulegen, die nur Gegenlauf oder Gegenlauffräsen verwenden. Das Werkzeug befindet sich rechts der bearbeiteten Kante, in Richtung der Werkzeugbewegung gesehen.



• Beliebig — Wählen Sie dies, um Werkzeugwege anzulegen, die sowohl Gegenlauf als auch Gleichlauffräsen verwenden. Dadurch werden die Werkzeugrückzüge und Werkzeugbewegungen verringert.

Toleranz – Geben Sie einen Wert ein, um die Genauigkeit zu bestimmen, mit der der Werkzeugweg den Konturen des Modells folgt.

Aufmaß – Geben Sie die Materialmenge ein, die auf dem Modell, innerhalb der Toleranz, bei der Modellkollisionsprüfung verbleiben soll.

Komponentenaufmaß – Klicken Sie, um das Dialogfeld Komponentenaufmaß zu öffnen, in dem Sie die Aufmaße der verschiedenen Flächen angeben können.

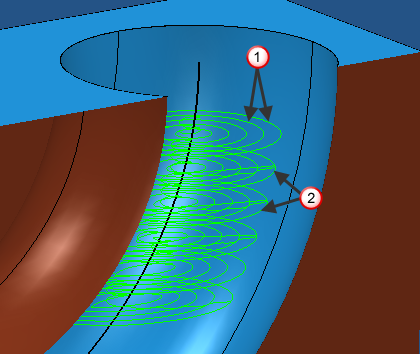

Bahnabstand – Geben Sie den Abstand zwischen aufeinanderfolgenden Bearbeitungsbahnen in Richtung der Anschlussmitte ein. Nachfolgende Versatzkonturen in einem Anschluss-Ausräumen-Werkzeugweg bewegen sich von der Kante des Anschlusses in Richtung der Anschlussmitte.

Bahnabstand vom Werkzeug kopieren — Klicken Sie hierauf, um die radiale Schnitttiefe aus den aktiven Werkzeug-Schnittdaten zu laden. Die radiale Schnitttiefe wird senkrecht zur Werkzeugachse gemessen.

Anmerkung: Wenn Sie den Wert manuell eingeben, ändert sich die Schaltfläche zu .

Z-Zustellung – Geben Sie den Abstand zwischen verschiedenen Bearbeitungsebenen ein.

Z-Zustellung von Werkzeug kopieren — Klicken Sie hierauf, um die axiale Schnitttiefe aus den aktiven Werkzeugschnittdaten zu laden. Die axiale Schnitttiefe wird entlang der Werkzeugachse gemessen.

Anmerkung: Wenn Sie den Wert manuell eingeben, ändert sich die Schaltfläche zu .

Vorschau – Zeigt das Muster an, das zum Erstellen des Werkzeugwegs verwendet wird.

Zeichnen — Wählen Sie dies, damit das Vorschaumuster angezeigt wird.
