Platzieren Sie eine Flächenlast, die analytischen Schalen zugewiesen ist.
Platzieren von Flächenlasten auf einem Basisbauteil
- Klicken Sie unter Registerkarte Berechnung
Gruppe Tragwerk-Berechnungsmodell auf
(Lasten).
- Wählen Sie unter kontextabhängige Multifunktionsleiste Ändern | <Last> Gruppe Lasten die Option (Flächenlast) und in der Gruppe Einzellasten die Option
(Auf Basisbauteil).
- Wählen Sie eine analytische Schale, um die Last zu platzieren.
- Die Last wird auf den gesamten Bereich der Schale angewendet.
Anmerkung: Das Kontrollkästchen neben dem Parameter Ist vom Basisbauteil abhängig ist in der Eigenschaftenpalette Einzellast automatisch aktiviert. Die Last ist von der Referenz des ausgewählten Elements abhängig. Sie können die Abhängigkeit dieser Last entfernen, indem Sie das Kontrollkästchen deaktivieren.
Wenn eine analytische Öffnung in der analytischen Schale des Basisbauteils erstellt wird, wird automatisch eine Ausklinkung in der Flächenlast erstellt. Wie bei der Basisbauteilschale wird auch die Flächenlast anhand der geometrischen Änderungen der analytischen Öffnung aktualisiert.
Platzieren einer Flächenlast durch Definieren der Begrenzung
- Klicken Sie unter Registerkarte Berechnung Gruppe Tragwerk-Berechnungsmodell auf (Lasten).
- Wählen Sie unter kontextabhängige Multifunktionsleiste Ändern | <Last> Gruppe Lasten die Option (Flächenlast) und in der Gruppe Einzellasten die Option
(Begrenzung definieren).
- Wählen Sie das Basisbauteil aus. Nur Auflagerelemente werden hervorgehoben. In einer QuickInfo wird der unterstützte Elementtyp angezeigt.
- Zeichnen Sie die Kontur der Flächenlast.
- Klicken Sie auf (Fertig stellen), um die Änderungen zu speichern und den Skizziermodus zu beenden.
- Die Last wird für den definierten Bereich platziert.
Oberflächendarstellung für Flächenlasten
Sie können die Einstellungen für Sichtbarkeit/Grafiken von Oberflächen für Flächenlasten anpassen.

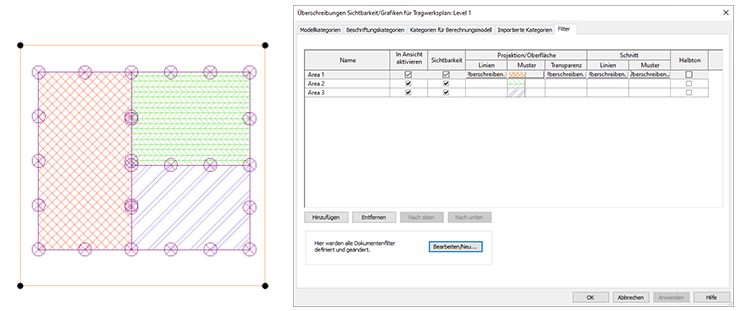

Verwenden Sie Filter, um die einzelnen Flächenlastbegrenzungen in einer Draufsicht anhand der Lastparameter zu ermitteln.
