Acerca de la edición de rejillas de pilares personalizadas mejoradas con pinzamientos

En una rejilla de pilares personalizada mejorada, los pinzamientos se encuentran en el medio y en los extremos de cada línea de rejilla. Modifique estos pinzamientos para editar la rejilla de pilares personalizada mejorada.

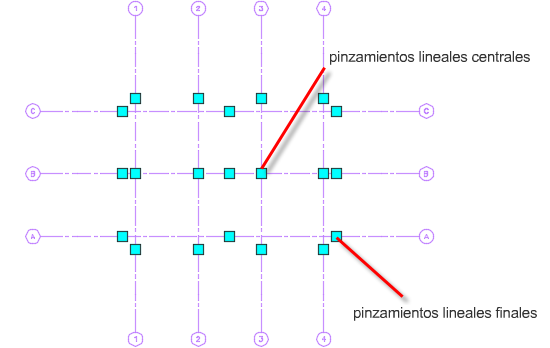

Edición de rejillas lineales de pilares personalizadas mejoradas con pinzamientos

Edición con pinzamientos medios lineales

Cuando se manipulan pinzamientos medios lineales, se conservan las siguientes características:

• Los movimientos de los pinzamientos medios están restringidos y se limitan a la dirección perpendicular a la línea de rejilla que se arrastra.

Edición con pinzamientos finales lineales

Cuando se manipulan los pinzamientos finales lineales, se conservan las siguientes características:

• Los movimientos de los pinzamientos finales no están restringidos y se pueden mover en cualquier dirección.
  Nota: Esto puede dar como resultado que se rompa la regularidad de la línea de rejilla lineal y se modifique la geometría original.
• Si solo acorta o alarga los pinzamientos finales sin cambiar la dirección, la regularidad de la línea de rejilla lineal se mantiene.

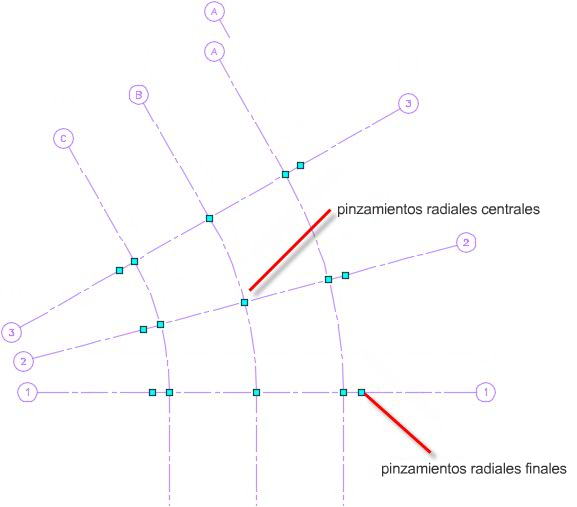

Edición de rejillas radiales de pilares personalizadas mejoradas con pinzamientos

Edición con pinzamientos medios radiales

Cuando se manipulan los pinzamientos medios radiales, se conservan las siguientes características:

Nota: Esto puede dar como resultado que se rompa la regularidad de la línea de rejilla radial y se modifique la geometría original.
• El movimiento del pinzamiento medio está restringido y se limita a la dirección perpendicular a la tangente del pinzamiento medio. Por tanto, cuando se utiliza el centro del radio como origen, el radio del arco de la rejilla cambia.
• Ambos lados del arco se sitúan a lo largo de la trayectoria de la línea de rejilla radial.
• No es posible arrastrar el pinzamiento medio de tal forma que el radio del arco sea menor que cero.

Edición con pinzamientos finales radiales

Cuando se manipulan los pinzamientos finales radiales, se conservan las siguientes características:

• Los movimientos de los pinzamientos finales no están restringidos y se pueden mover en cualquier dirección.
• Si solo se acortan o alargan los pinzamientos finales sin cambiar la orientación, la regularidad de la línea de rejilla radial no se rompe.

Cuando se añaden pinzamientos, se estira el pinzamiento medio o se alargan los pinzamientos finales dentro o fuera del primer y último punto de extensión, los puntos finales de las líneas de rejilla intersecantes más cercanas a la primera y la última línea de rejilla se ajustan en consecuencia.
