Cuadro de diálogo Configuración de la utilidad de hoja de cálculo a E/S de PLC
Define la configuración de los dibujos de PLC generados automáticamente. La configuración incluye el número y tipo de diagramas Ladder, el número y el espaciado de las separaciones, el estilo, la escala y la posición de los módulos, y el espaciado y la posición de los dispositivos en la línea.
Buscar
Comando: AESS2PLC
Seleccione el archivo de salida de hoja de cálculo y haga clic en Abrir. En el cuadro de diálogo Utilidad de hoja de cálculo a E/S de PLC, haga clic en Configurar.
Lista de opciones
Se muestran las siguientes opciones.
Diagrama Ladder
Controla los parámetros relacionados con la configuración del diagrama Ladder y su posición.
Origen
Permite especificar el punto de inserción del primer diagrama Ladder en el dibujo. Corresponde a la esquina superior izquierda del diagrama Ladder.
Orientación
Permite especificar la creación de un diagrama Ladder de bus vertical, con cables horizontales, o de un diagrama Ladder de bus horizontal, con cables verticales.
Números de referencia
Permite especificar el sistema de referencias por defecto:
Solo números
Fileteado de números
Bloques de usuario
rejilla X-Y
Zonas X
Nota: Defina e inserte la rejilla X-Y o las zonas X en la plantilla de dibujo o en cada dibujo tras su generación.
Anchura
Permite especificar la anchura de cada diagrama Ladder, la distancia del rail izquierdo al derecho.
Distancia entre
Permite especificar la distancia entre el punto de inserción de un diagrama Ladder y el punto de inserción del siguiente. Los diagramas Ladder verticales se insertan de izquierda a derecha. Los diagramas Ladder horizontales se insertan de arriba a abajo.
Diagramas Ladder por dibujo
Permite especificar el número de diagramas Ladder que se van a insertar.
Separaciones por diagrama Ladder
Permite especificar el número de separaciones de cable de cada diagrama Ladder. Este valor multiplicado por el valor de espaciado de separaciones determina la longitud de los diagramas Ladder insertados.
Espaciado de separaciones
Permite especificar la distancia entre una separación y la siguiente en un diagrama Ladder.
Omitir recuento de separaciones para inicio de E/S
Permite especificar el número de separaciones que se omitirán antes de insertar el primer módulo de PLC en un diagrama Ladder.
Supresión
Permite especificar si se van a incluir o excluir raíles y separaciones de bus, y si se deben borrar las separaciones no utilizadas.

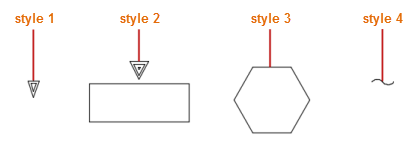

Estilo de flecha de señal
Permite especificar el estilo de flecha de señal de cable. Puede seleccionar uno de los cuatro estilos predefinidos o un estilo definido por el usuario.
Módulo

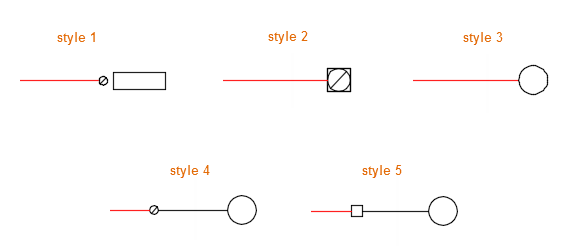

Estilo gráfico de PLC
Permite especificar el estilo del módulo de PLC por defecto. Puede seleccionar uno de los cinco estilos predefinidos o un estilo definido por el usuario.
Desfase de entrada desde neutro
Permite especificar la distancia de desfase de inserción del módulo de entrada. Para un diagrama Ladder vertical, la distancia de desfase se mide en la dirección -X desde el bus vertical derecho. Para un diagrama Ladder horizontal, se mide en dirección +Y desde el bus horizontal inferior.
Desfase de salida desde bus activo
Permite especificar la distancia de desfase de inserción del módulo de salida. Para un diagrama Ladder vertical, la distancia de desfase se mide en la dirección +X desde el bus vertical izquierdo. Para un diagrama Ladder horizontal, se mide en dirección -Y desde el bus horizontal superior.
Nota: Si no es posible determinar el tipo de módulo o si se trata de una combinación de entrada y salida, el módulo se inserta en el medio del diagrama Ladder.
Nº máximo de E/S por diagrama Ladder
Permite especificar el número máximo de puntos E/S del módulo que se insertarán en cada diagrama Ladder sin cortar el módulo y que continuarán en el siguiente diagrama Ladder.
Espaciado de puntos de E/S
Permite especificar la distancia entre los puntos de E/S en el módulo.
Escala
Permite especificar el factor de escala del módulo de PLC, salvo para el valor de espaciado de puntos de E/S definido anteriormente.
Dispositivos en la línea
Primer dispositivo de entrada desde bus activo
Permite especificar la distancia de desfase inicial desde el bus superior o izquierdo del primer dispositivo en la línea definido para cada punto de E/S del módulo de entrada.
Primer dispositivo de salida desde bus neutro
Permite especificar la distancia de desfase inicial desde el bus inferior o derecho del primer dispositivo en la línea definido para cada punto de E/S del módulo de salida.
Espaciado entre varios dispositivos
Permite especificar la distancia de desfase entre el punto de inserción de un dispositivo en la línea y el siguiente.
Columnas de hoja de cálculo/tabla
Muestra un cuadro de diálogo que permite revisar y asignar columnas de hoja de cálculo a los atributos en el símbolo del módulo de PLC, números de cable y dispositivos en la línea.
Plantilla de dibujo
Permite especificar el archivo de plantilla de dibujo para los dibujos nuevos. Para utilizar la plantilla actual, deje el valor en blanco. Si no desea utilizar una plantilla, escriba un solo punto en el cuadro de edición.
Nota: Asegúrese de que la plantilla no incluya ningún diagrama Ladder.
Guardar
Permite guardar la configuración y la información de hoja de cálculo en un archivo .wdi para su reutilización.
Nota: La configuración por defecto se puede definir en el archivo de origen, wdio.lsp. Abra el archivo con un editor de texto y edite los valores de la parte superior del archivo.
