Existen varios tipos de datos disponibles para controlar el modo en que los dibujos de PLC se generan con la Utilidad de E/S de PLC.
El archivo de datos incluye algunas columnas que contienen la información necesaria para generar los dibujos de PLC. Las columnas pueden estar en cualquier orden y pueden estar asignadas a determinadas categorías de datos cuando se generan los dibujos. Todas las columnas son opcionales, excepto la de número de pieza de módulo (Código). En la carpeta del usuario, hay tres archivos de datos de PLC de ejemplo: demoplc.xls, demoplc.csv y demoplc_iec.xls.
A continuación, se describen las categorías de datos que se pueden incluir en el archivo de datos.
Datos del módulo
|
Números de pieza de módulo (Código) |
El código de un módulo generado paramétricamente o de un símbolo no generado por PLC, como una unidad de velocidad variable. Nota: El código debe encontrarse en la base de datos de PLC.
|
|
Dirección (DIREC) |
La dirección de E/S para cada punto de E/S. Este valor se asigna al atributo "TAGA_". |
|
Números de rack (R) |
Se trata del número de rack del módulo, utilizado en el atributo asignado a la solicitud %%1 del archivo de datos paramétricos. |
|
Números de grupo (G) |
Se trata del número de grupo del módulo, utilizado en el atributo asignado a la solicitud %%2 del archivo de datos paramétricos. |
|
Números de slot (S) |
Se trata del número de slot del módulo, utilizado en el atributo asignado a la solicitud %%3 del archivo de datos paramétricos. |
|
Armario de borna remota (RTP) |
Se trata del número de ID del armario de borna remota del módulo, utilizado en el atributo asignado a la solicitud %%4 del archivo de datos paramétricos. |
|
Números de cable |
Número de cable que se utiliza en cada punto de E/S. |
|
Etiqueta del módulo |
Valor asignado al atributo TAG del módulo. |
|
Instalación del módulo |
Valor asignado al atributo de instalación del módulo. |
|
Posición del módulo |
Valor asignado al atributo de posición del módulo. |
|
Descripciones 1-5 (DESC1-DESC5) |
Los valores asignados a los atributos de cinco descripciones del módulo. |
|
Tensión/entrada/salida (TENSIÓN) |
Es el valor que se utiliza para determinar si un módulo es de entrada, salida o combinado, si no se puede determinar desde el archivo de datos paramétricos.
|
Es posible predefinir otros valores del módulo, como Valores, mediante el formato:
mainvalue;attributename2=attributevalue2
Por ejemplo, en la columna Rack, el siguiente valor:
2;RATING2=HAZARDOUS DUTY
da como resultado un valor de RACK de "2" y un valor de VALORES2 de “TRABAJO PELIGROSO” en el módulo.
Valores especiales del PLC
Algunos valores se pueden colocar en una fila para dirigir funciones de módulo de PLC especiales:
|
BREAK |
Inserte esta palabra clave en la columna ADDRESS de la hoja de cálculo donde desea cortar el módulo de PLC y continúe en la siguiente columna de diagrama Ladder. |
|
SPACER |
Inserte esta palabra clave en la columna ADDRESS de la hoja de cálculo donde desee añadir espacio extra entre los puntos de E/S adyacentes. |
|
SKIP |
Inserte esta palabra clave en la columna CÓDIGO justo después del final de los datos del módulo anterior, donde desee omitir un diagrama Ladder antes el siguiente módulo. |
|
NEW_DWG |
Inserte esta palabra clave en la columna de número de pieza del módulo CÓDIGO justo después del final de los datos del módulo anterior, donde desee pasar al siguiente dibujo antes de realizar el siguiente módulo. |
Datos de componente en la línea
La Utilidad de E/S de PLC admite hasta nueve componentes en la línea. Los componentes para los módulos de entrada se insertan de izquierda a derecha, mientras que los componentes para los módulos de salida se insertan de derecha a izquierda. El espaciado entre dispositivos se mantiene incluso si no se define ningún componente para una columna en particular.
Repita las columnas para cada componente en la línea. Las columnas de datos aparecen de la siguiente manera:
|
Bloque |
Nombre del archivo .dwg del componente que se va a insertar. Nota: Coloque un asterisco (*) delante de un nombre de bloque para utilizar la opción Insertar circuito en lugar de Insertar componente. Los demás valores de columna de esta entrada se anotarán en el primer símbolo que se encuentre en el circuito insertado.
|
|
Etiqueta |
Valor asignado al atributo TAG del componente. Para bornas, utilice el formato TAGSTRIP:TERM. Por ejemplo, un valor de "TB1:25" asigna "TB1" en el atributo TAGSTRIP y "25" en el atributo TERM01. Nota: Utilice dos puntos entre el valor TAGSTRIP y el número de borna.
|
|
Descripción |
Valores asignados al atributo DESC del componente. Utilice el símbolo | para separar el texto y asignarlo a DESC1, DESC2 o DESC3. Por ejemplo, un valor de "CICLO|MARCHA" asigna "CICLO" a DESC1 y "MARCHA" a DESC2. |
|
Posición |
Valor asignado al atributo de posición (LOC) del componente. |
|
Instalación |
Valor asignado al atributo de instalación (INST) del componente. |
|
Fabricante |
Valor asignado al atributo de fabricante (MFG) del componente. |
|
Catálogo |
Valor asignado al atributo de catálogo (CAT) del componente. |
|
Ensamblaje |
Valor asignado al atributo de código de ensamblaje (ASSYCODE) del componente. |
Puede predefinir otros atributos en los componentes, como asignaciones de número de polo, utilizando el siguiente formato:
mainvalue;attributename2=attributevalue2
Introduzca los valores en cualquier columna de componente en la línea excepto en la columna Bloque.
Por ejemplo, en la columna Ubicación, el siguiente valor:
Field;TERM01=21;TERM02=22
da como resultado un valor de LOC de "Campo", un valor TERM01 de "21" y un valor de TERM02 de "22" en el componente.
Cableado especial para componentes en la línea
Normalmente, cada componente en la línea se conecta con cables en serie, desde el bus hasta el punto de E/S, si bien también existen más opciones de cables.

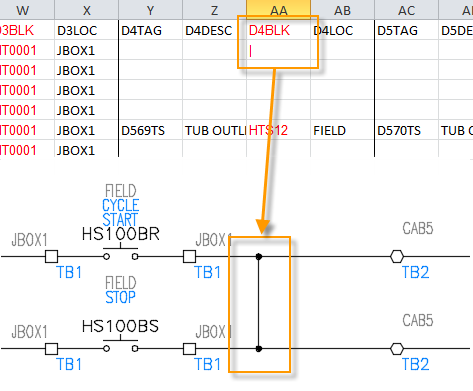

Cable perpendicular entre separaciones adyacentes
Para especificar que un cable perpendicular se conecte con separaciones adyacentes, utilice el carácter "|" como nombre del bloque de símbolo para uno de los dispositivos en la línea disponibles.
Eliminación de conexiones de cable
Después del carácter "|", introduzca cuatro caracteres para controlar las cuatro posibles conexiones de cable para el cable perpendicular. Utilice una "W" para mantener la conexión de cables y una "X" para eliminarla.
- Primer carácter = Superior izquierda
- Segundo carácter = Superior derecha
- Tercer carácter = Inferior izquierda
- Cuarto carácter = Inferior derecha

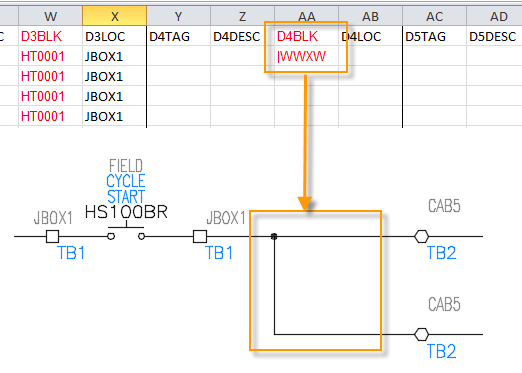

Por ejemplo, un nombre de bloque de "|WWXW" inserta un cable perpendicular y recorta la conexión de cables inferior izquierda.
Retroceder

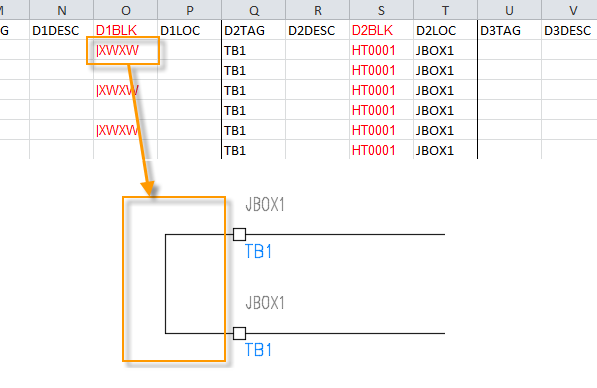

También puede retroceder en lugar de ir hacia un bus de corriente. Para retroceder hacia la derecha, inserte "|XWXW" como el primer dispositivo en la línea.

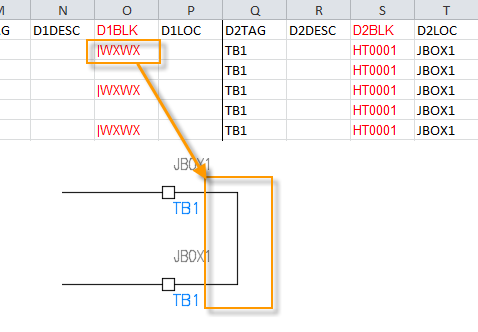

Para retroceder hacia la izquierda, utilice "|WXWX".
