Cambiar/convertir tipo de cable, cuadro de diálogo

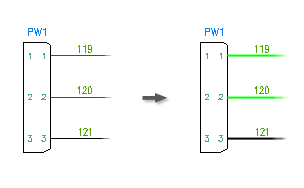

Convierta líneas en cables o cambie los cables de un tipo de cable a otro.

Buscar

Comando: AECONVERTWIRETYPE

Utilice el control de rejilla para ordenar y seleccionar los tipos de cables que desee modificar.

Consejo: Utilice la herramienta Crear/editar tipo de cable para crear y editar tipos de cables. También puede escribir "T" en la solicitud de comando durante la inserción del cable para utilizar la herramienta Establecer tipo de cable.

También puede hacer clic con el botón derecho en un cable existente y seleccionar Cambiar/convertir tipo de cable. Utilice el control de rejilla para ordenar y seleccionar los tipos de cables que desee modificar.

Rejilla de tipo de cable

Muestra los tipos de cable que se utilizan en el dibujo activo. En la rejilla se muestran el nombre de la capa de cable y las propiedades del cable, como el color o el tamaño del cable y si la capa de cable se va a procesar para los números de cable, además de las propiedades definidas por el usuario. Una “x” en la columna Usado indica que el nombre de capa ya está en uso en el dibujo. Un valor en blanco en esta columna indica que el nombre de capa existe en el dibujo pero no está en uso actualmente.

Un “No” en la columna Numeración de cables indica que los cables de esta capa no recibirán un número de cable. El comando Insertar números de cable sigue estas reglas:

Si todos los cables del equipotencial se encuentran en capas definidas como "No" en Numeración de cables, no se inserta ningún número nuevo de cable.
Si cualquier cable del equipotencial se encuentra en una capa definida como "Sí" en Numeración de cables, se actualiza el número de cable no fijo existente o se inserta un nuevo número de cable.
Si un equipotencial ya incluye un número de cable no fijo, se actualiza independientemente del parámetro Numeración de cables. Utilice el comando Suprimir números de cable para eliminar el número de cable.

Nota: Debe mantener manualmente la coherencia del tipo de capa de cable por medio de flechas de señal.

Para cambiar el nombre de los encabezamientos de las columnas Usuario 1 a Usuario 20, haga clic con el botón derecho en el nombre del proyecto en el Gestor de proyectos y seleccione Propiedades. En el cuadro de diálogo Propiedades del proyecto Números de cable, en la sección Tipo de cable, haga clic en Renombrar columnas de usuario. En el cuadro de diálogo Renombrar columnas de usuario, especifique un nuevo nombre de columna y haga clic en Aceptar. El cambio de nombre de las columnas definidas por el usuario es específico del proyecto. No se pueden cambiar de nombre las columnas Color, Tamaño o Nombre de capa. Todos los datos que corresponden a la columna de encabezamiento se pueden copiar, cortar y pegar en otra columna.

Designar

Permite designar un cable o una línea en el dibujo activo. Una vez que se ha designado un cable, se resalta el registro de tipo de cable correspondiente. Si designa una línea en el dibujo activo, puede añadir la capa donde reside dicha línea a la lista de capas de cable válidas. Se crea un nuevo registro de tipo de cable automáticamente.
