Crea un sólido o superficie 3D en el espacio entre varias secciones transversales.
Métodos de acceso
Conjuntos de herramientas: .
Menú: .
Resumen
Crea una superficie o un sólido 3D mediante la especificación de una serie de secciones transversales. Las secciones transversales definen la forma del sólido o superficie resultante. Debe especificar al menos dos secciones transversales.
Los perfiles de solevación pueden ser abiertos o cerrados y planos o no planos. También pueden ser subobjetos de arista. Utilice la opción Modo para seleccionar si se crea una superficie o un sólido.
Al crear superficies, utilice SURFACEMODELINGMODE para controlar si la superficie creada es una superficie NURBS o de procedimiento. Utilice SURFACEASSOCIATIVITY para controlar si las superficies de procedimiento son asociativas.
Puede utilizar los siguientes objetos y subobjetos con SOLEVACION:
|
Objetos que se pueden utilizar como secciones transversales |
Objetos que se pueden utilizar como trayectoria de solevación |
Objetos que se pueden usar como guías |
|---|---|---|
|
Polilínea 2D |
Spline |
Spline 2D |
| Sólido 2D | ||
|
Spline 2D |
Hélice |
Spline 3D |
|
Arco |
Arco |
Arco |
|
Círculo |
Círculo |
Polilínea 2D Nota:
Las polilíneas 2D se pueden utilizar como guías si contienen solamente 1 segmento. |
| Subobjetos de arista | Subobjetos de arista | Subobjetos de arista |
|
Elipse |
Elipse |
Polilínea 3D |
|
Arco elíptico |
Arco elíptico |
Arco elíptico |
| Hélice |
Polilínea 2D |
|
|
Línea |
Línea |
Línea |
| Cara de sólido plana o no plana | ||
| Superficie plana o no plana | ||
|
Puntos (sólo en la primera y última sección transversal) |
Polilínea 3D |
|
| Región | ||
| Trazo |
Para suprimir automáticamente las secciones transversales, las guías y las trayectorias, utilice DELOBJ. Si la asociatividad de superficies está activada, DELOBJ se ignorará y la geometría de origen no se suprimirá.
Lista de solicitudes
Se muestran las siguientes solicitudes.

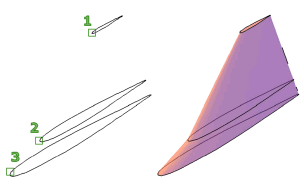

- Designe secciones transversales en orden de solevado
-
Especifica curvas abiertas o cerradas en el orden en que las atravesarán la superficie o el sólido.
- Punto
-
Si selecciona la opción Punto, también deberá seleccionar una curva cerrada.
- Unir varias curvas
-
Une varias curvas cuyos extremos se unen para formar una sección transversal.
- Modo
-
Controla si el objeto solevado es un sólido o una superficie.
- Opciones

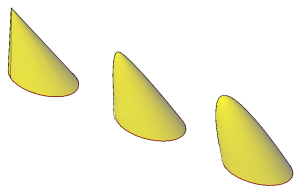

- Continuidad
-
Esta opción solo aparecerá si la variable de sistema LOFTNORMALS se ha establecido en 1 (ajuste suave). Especifica si la continuidad es G0, G1 o G2 en el lugar en que se unen las superficies.

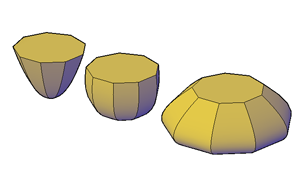

- Magnitud de curvatura
-
Esta opción solo aparecerá si la variable de sistema LOFTNORMALS se ha establecido en 1 (ajuste suave). Especifica un valor de magnitud de curvatura para los objetos con continuidad G1 o G2.

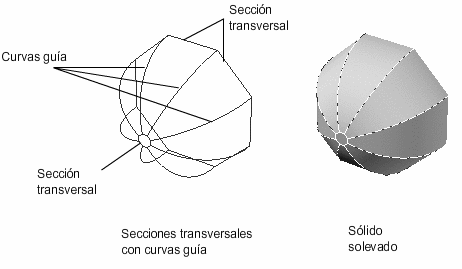

Guías
-
Precisa curvas guía que controlan la forma del sólido o la superficie solevados. Puede utilizar curvas guía para controlar el modo en el que los puntos se hacen coincidir con las secciones transversales correspondientes y evitar resultados no deseados, como pliegues en el sólido o la superficie resultantes.
- Intersecar todas las secciones transversales
- Empezar en la primera sección transversal
- Terminar en la última sección transversal
Seleccione cualquier número de curvas guía para la superficie solevada o el sólido solevado y pulse Intro.

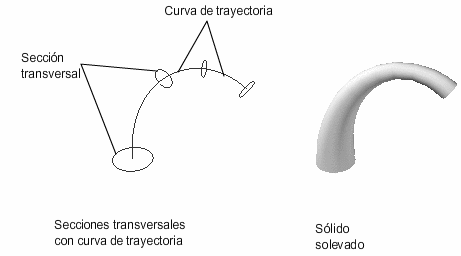

Camino
-
Especifica una única trayectoria para el sólido o la superficie solevados.
La curva de trayectoria debe intersecar todos los planos de las secciones transversales.

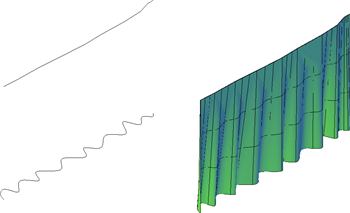

Sólo secciones transversales
-
Crea objetos solevados sin utilizar guías ni trayectorias.
Parámetros
-
Muestra el cuadro de diálogo Parámetros de solevación.
