SCP (comando)

Define el origen y la orientación del SCP actual.

Métodos de acceso

Conjuntos de herramientas: ficha Modelado > grupo SCP.

Menú: Herramientas > Nuevo SCP.

Menú contextual: haga clic con el botón derecho en el icono SCP y haga clic en una opción.

Resumen

SCP es el sistema de coordenadas activo que establece el plano XY (plano de trabajo) y la dirección del eje Z del dibujo y modelado. Controle el origen y la orientación del SCP para que resulte más cómodo especificar puntos, introducir coordenadas y trabajar con ayudas al dibujo como, por ejemplo, el modo orto y la rejilla.

Un SCP se puede almacenar con una ventana gráfica cuando la variable de sistema UCSVP se ha establecido en 1 para esa ventana.

Lista de solicitudes

Se muestran las siguientes solicitudes.

Indique origen de SCP o [Cara/gUArdado/oBjeto/PRev/Vista/Univ/X/Y/Z/ejEZ] <Univ>:

Indique origen de SCP

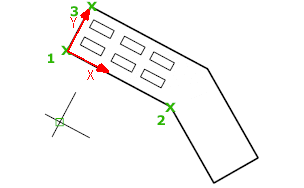

Define un nuevo SCP mediante uno, dos o tres puntos:

• Si se especifica un sólo un punto, el origen del SCP actual cambiará sin modificar la orientación de los ejes X, Y y Z.
• Si se precisa un segundo punto, el SCP girará para pasar el eje X positivo a través de este punto.
• Si se especifica un tercer punto, el SCP girará en torno al nuevo eje X para definir el eje Y positivo.

Los tres puntos especifican un punto de origen, un punto en el eje positivo X y un punto en el plano positivo XY.

Nota: Si no especifica un valor de coordenada Z al introducir coordenadas, se utiliza el valor Z actual.

Consejo: También puede seleccionar y arrastrar el pinzamiento de origen del icono SCP directamente a una nueva ubicación o eligir Mover sólo origen desde el menú de pinzamiento de origen.

Cara

Consejo: También puede seleccionar y arrastrar el icono SCP (o eligir Desplazar y alinear en el menú de pinzamiento de origen) para alinear de forma dinámica el SCP con las caras.

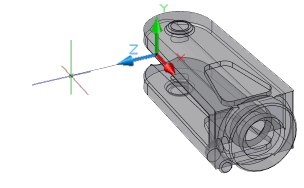

Alinea el SCP dinámicamente con una cara de un objeto 3D.

Mueva el cursor sobre una cara para ver una vista preliminar de la forma en que el SCP se alineará.

Siguiente

Ubica el SCP en la cara adyacente o en la cara posterior de la arista seleccionada.

VolverX

Gira el SCP 180 grados alrededor del eje X.

VolverY

Gira el SCP 180 grados alrededor del eje Y.

Aceptar

Acepta los cambios y coloca el SCP.

Memorizada

Guarda o restablece las definiciones SCP guardadas.

Consejo: También puede hacer clic con el botón derecho en el icono SCP y pulsar SCP guardados para guardar o restablecer definiciones SCP guardadas.

Restituir

Restablece una definición SCP guardada para convertirla en la actual.

Nombre

Especifica el nombre de la definición SCP que se ha de restablecer.

?—Mostrar las definiciones SCP

Muestra los detalles de las definiciones SCP seleccionadas.

Guardar

Guarda el SCP actual con el nombre que se especifique.

Nombre

Especifica el nombre de la definición SCP.

Suprimir

Elimina la definición SCP especificada de la lista de definiciones guardadas.

Si suprime una definición de SCP que está activa actualmente, el SCP permanece en su lugar, pero aparece como SIN NOMBRE.

?—Mostrar las definiciones SCP

Muestra una lista de las definiciones SCP guardadas con el origen y los ejes X, Y y Z de cada definición SCP guardada con respecto al SCP actual. Introduzca un asterisco para mostrar una lista de todas las definiciones SCP. Si el SCP actual es el mismo que el SCU (sistema de coordenadas universales), se mostrará como UNIVERSAL. Si está personalizado pero sin nombre, aparecerá en la lista como SIN NOMBRE.

Objeto

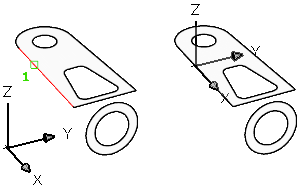

Alinea el SCP con un objeto 2D o 3D seleccionado. El SCP se puede alinear con cualquier tipo de objeto excepto líneasX y polilíneas 3D.

Mueva el cursor sobre un objeto para ver una vista preliminar del modo en que el SCP se alineará y haga clic para colocar el SCP. En la mayoría de los casos, el origen del SCP se encuentra en el punto final más cercano al punto especificado, el eje X se alinea con una arista o tangente de una curva y el eje Z se alinea en perpendicular al objeto.

Anterior

Restablece el SCP anterior.

Puede volver a los 10 últimos parámetros SCP en la sesión actual. Los parámetros del SCU se almacenan de forma independiente para el espacio modelo y el espacio papel.

Ver

Alinea el plano XY del SCP con un plano perpendicular a su dirección de visualización. El punto de origen no cambia, pero los ejes X e Y se vuelven horizontal y vertical.

Univ

Alinea el SCP con el sistema de coordenadas universales (SCU).

Consejo: También puede hacer clic en el icono SCP y elegir Universal en el menú de pinzamiento de origen.

X , Y , Z

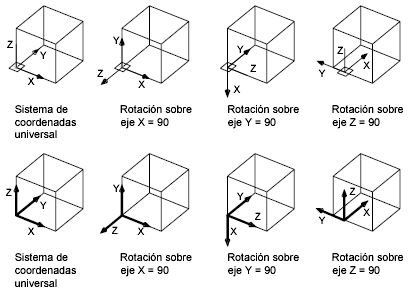

Gira el SCP actual alrededor de un eje especificado.

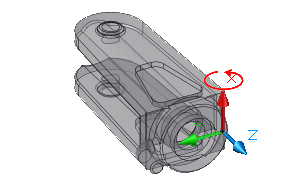

Señale con el dedo pulgar derecho en la dirección positiva del eje X y curve los dedos. Los dedos doblados indican la dirección de rotación positiva alrededor del eje.

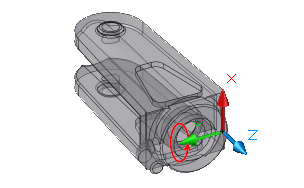

Señale con el dedo pulgar derecho en la dirección positiva del eje Y y curve los dedos. Los dedos doblados indican la dirección de rotación positiva alrededor del eje.

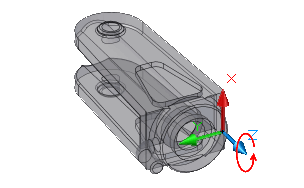

Señale con el dedo pulgar derecho en la dirección positiva del eje Z y curve los dedos. Los dedos doblados indican la dirección de rotación positiva alrededor del eje.

Se puede definir cualquier SCP especificando un origen y una o más rotaciones alrededor de los ejes X, Y o Z.

Eje Z

Alinea el SCP con un eje Z positivo especificado.

El origen del SCP se desplaza al primer punto y su eje Z positivo pasa a través del segundo punto.

Objeto

Alinea el eje Z tangente al punto final más cercano al punto especificado. El eje Z positivo se extiende a partir del objeto, hacia fuera.

Aplicar

Aplica el parámetro del SCP actual a una ventana gráfica específica o a todas las ventanas gráficas activas si otras ventanas tienen guardado un SCP distinto. (Variable de sistema UCSVP).

Ventana

Aplica el SCP actual a la ventana especificada y finaliza el comando SCP.

Todo

Aplica el SCP actual a todas las ventanas activas.
