COMPARAR (comando)

Compara un archivo de dibujo específico con el archivo de dibujo actual, resaltando las diferencias con colores en las nubes de revisión.

Métodos de acceso

Barra de herramientas:

Menú: Archivo > Comparar DWG

Se muestra el cuadro de diálogo de selección de dibujo. Seleccione el archivo de dibujo que desea comparar con el dibujo actual.

El comando COMPARAR proporciona una comparación visual entre el dibujo actual y el dibujo de comparación especificado. Por lo general, se trata de distintas revisiones de un dibujo, que puede revisar y modificar a continuación. Utilice el visor de Comparar DWG para trabajar con la comparación.

Visor de Comparar DWG

• Abre la paleta de parámetros, donde se pueden cambiar las opciones de comparación, incluidos el color, las nubes de revisión, el sombreado y el texto.
• Activa y desactiva la comparación en el visor de Comparar DWG.
• Recorre los conjuntos de cambios y amplía automáticamente los conjuntos de cambios sucesivos o anteriores.
• Conjunto de cambios actual/Número total de conjuntos de cambios. Muestra el número del conjunto de cambios actual y el número total de conjuntos de cambios. Escriba el número de un conjunto de cambios específico y pulse Intro para aplicar zoom a ese conjunto de cambios concreto.
• Importa los objetos seleccionados en el dibujo comparado al dibujo actual. En ese caso, estos objetos estarán presentes en ambos dibujos y se atenuarán automáticamente en gris. Solo se pueden importar los objetos del área especificada que no se encuentren en el dibujo actual.
• Exporta ambos dibujos en un nuevo dibujo de instantánea que combina las similitudes y los cambios entre ambos dibujos. El resultado de esta operación es el mismo que el de una comparación de dibujos en la versión anterior.
• Cierra la comparación de dibujos.

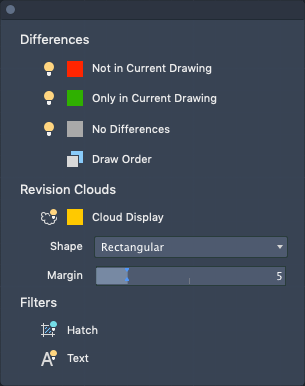

Paleta Parámetros

Diferencias

Activa o desactiva solo los objetos del dibujo actual o del dibujo comparado, o bien los comunes a ambos dibujos.

Muestra de color. Especifica únicamente el color de los objetos del dibujo actual o del dibujo comparado, o bien el de los objetos comunes a ambos dibujos.

Controla el orden de visualización de los objetos que se solapan en la comparación.

Nubes de revisión

Muestra u oculta las nubes de revisión alrededor de cada conjunto de cambios en la comparación. Los conjuntos de cambios son los mismos, independientemente de si se muestran o no las nubes de revisión.

Forma

• Rectangular. Crea una nube de revisión rectangular alrededor de cada conjunto de cambios para visualizar los cambios.
• Poligonal. Crea nubes de revisión poligonales alrededor de cada conjunto de cambios para mostrar los cambios.

Margen. Controla el margen entre los conjuntos de cambios y las nubes de revisión.

Filtros

Determina si los objetos de sombreado se incluyen en la comparación.

Determina si los objetos de texto se incluyen en la comparación.
