CONVENMALLA (comando)

Convierte objetos 3D, como por ejemplo mallas de polígono, superficies y sólidos, en objetos de malla.

Métodos de acceso

Conjunto de herramientas: ficha Modelado > grupo Malla > Suavizar objeto.

Menú: Modificar > Edición de superficies > Convertir en malla.

Resumen

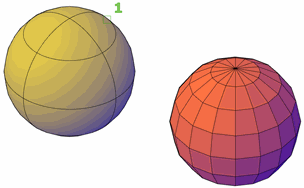

Aproveche las detalladas funciones de modelado de malla 3D convirtiendo objetos como superficies o sólidos 3D en malla.

Utilice este método para convertir caras 3D (3DCARA) y mallas poligonales y policara originales (de AutoCAD 2009 y versiones anteriores). También puede convertir objetos 2D como, por ejemplo, regiones y polilíneas cerradas.

El nivel de suavizado de la conversión dependerá del tipo de malla configurado (variable de sistema FACETERMESHTYPE). Si no se establece la optimización del tipo de malla, no se suavizará el objeto convertido.

Para convertir objetos de malla en sólidos o superficies 3D, utilice los comandos CONVASOLIDO o CONVASUPERF.

Objetos que se pueden convertir en malla

Tipo de objeto
3D (sólidos)
Superficies 3D
Caras 3D
Mallas poligonales y policara (originales)
Regiones
Polilíneas cerradas
