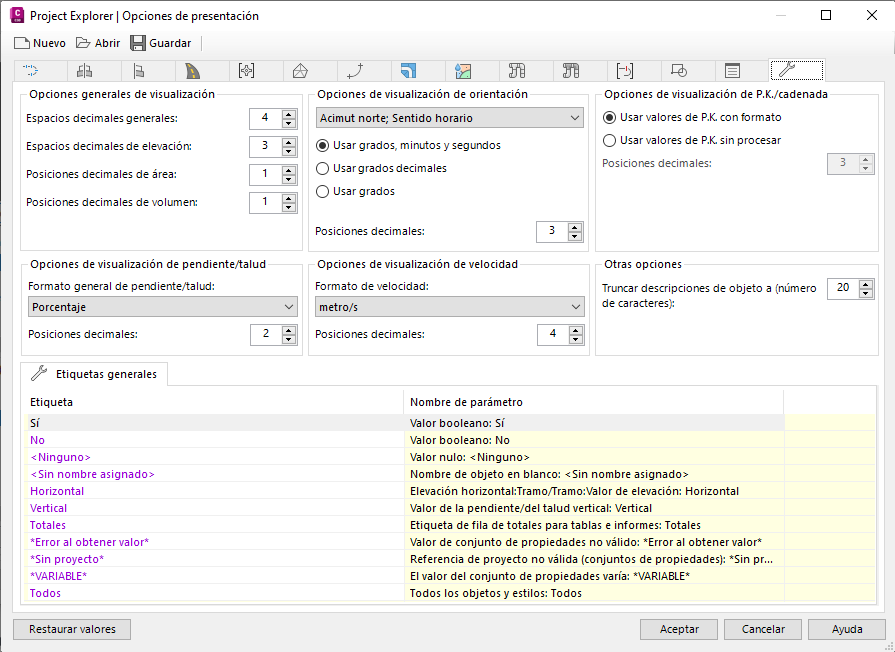

Ficha Opciones generales
Esta ficha controla el formato de los valores numéricos, los valores de P.K./cadenada y los ángulos en los informes de salida y en la interfaz de usuario de Project Explorer.
Mostrar opciones de unidades
Permite especificar el número de decimales para elevaciones, taludes/pendientes, áreas, volúmenes y otros valores numéricos.
Opciones de visualización de P.K./cadenada
Existen dos formas de controlar el formato de los valores de P.K. y cadenada en Project Explorer. Puede permitir que Project Explorer controle el formato, o bien utilizar la configuración de formato actual de Civil 3D.
- Usar valores de P.K. con formato: utilice esta opción si desea aplicar la configuración de formato de P.K./cadenada de Civil 3D actual a los informes o a la interfaz de usuario de Project Explorer.
- Usar valores de P.K. sin procesar: utilice esta opción si desea que Project Explorer controle de forma independiente el formato de los valores de P.K. y cadenada. La ventaja de utilizar esta opción es que se pueden aplicar diferentes parámetros de formato a cada informe de salida y a la propia interfaz de usuario de Project Explorer sin modificar los parámetros de formato de P.K./cadenada en Civil 3D.
Conjuntos de propiedades
Muestra todos los conjuntos de propiedades del dibujo y todos los valores asignados a ellos. Cuando se asigne un conjunto de propiedades a un objeto en Civil 3D, el conjunto de propiedades aparecerá en la ventana Opciones de diseño.
Opciones de visualización de orientación
Permite especificar el acimut, la dirección y el formato de todos los valores de orientación y ángulo.
Además de permitir que el formato de los valores sea grados decimales o grados, minutos y segundos, los ángulos se pueden medir en sentido horario o antihorario desde un acimut norte o sur.
