El Informe de infracciones dinámicas es un elemento importante de la ventana Project Explorer. El informe de infracciones llama rápidamente la atención sobre:
- Áreas del diseño que no cumplan por completo con los objetivos de diseño
- Los objetos del modelo civil que se consideran en un estado anormal.
Puesto que el Project Explorer siempre muestra información activa del modelo civil, puede controlar cómo toda decisión de diseño que toma afecta a cada infracción.
¿Cómo se ve una infracción?
Las infracciones se resaltan de tres maneras:
- El icono del elemento con la infracción incluye un pequeño símbolo de advertencia en la esquina.
- Todas las columnas de datos del elemento con la infracción se resaltan (por defecto) con fuente en negrita y color rojo. Desde el panel Preferencias del Project Explorer, el usuario puede ajustar el estilo y el color de la fuente para los elementos con la infracción.

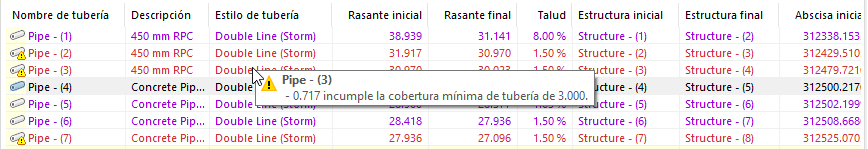

- Cuando se desplaza el cursor sobre un elemento que se ha infringido, aparece una información de herramientas que proporciona información detallada. El usuario puede optar por abordar la infracción aplicando los cambios al elemento, ya sea desde el propio Project Explorer o desde Civil 3D. Si tales modificaciones resuelven la infracción, esta se elimina del elemento Project Explorer.
¿Qué tipo de infracciones se muestran?
Project Explorer admite una lista creciente de condiciones de infracción. La lista actual se resume de la siguiente manera:
Alineaciones y perfiles
- Esta alineación no contiene entidades.
- Este perfil no contiene entidades.
- El P.K. inicial de perfil (cadenada) queda fuera del intervalo de P.K. de la alineación asociada.
- El P.K. final de perfil (cadenada) queda fuera del intervalo de P.K. de la alineación asociada.
- La entidad de alineación no es tangencial con una entidad de alineación adyacente.
- La entidad de perfil no es tangencial con una entidad de perfil adyacente.
- La entidad de alineación no cumple una o varias reglas del Conjunto de comprobaciones de diseño asignado.
- La entidad de perfil no cumple una o varias reglas del Conjunto de comprobaciones de diseño asignado.
Redes de tuberías
- Redes de tuberías: esta red de tuberías no contiene tuberías ni estructuras.
- Redes de tuberías: esta red de tuberías hace referencia a una Lista de piezas que falta o no es válida. (v4.0.2.0)
- Tuberías: {y} infringe la cobertura de tubería mínima {x}.
- Tuberías: {y} infringe la cobertura de tubería máxima {x}.
- Tuberías: {y} infringe la pendiente de tubería mínima {x}.
- Tuberías: {y} infringe la pendiente de tubería máxima {x}.
- Tuberías: {y} infringe la longitud de tubería mínima {x}.
- Tuberías: {y} infringe la longitud de tubería máxima {x}.
- Tuberías: no hay ninguna estructura asignada al inicio de esta tubería.
- Tuberías: no hay ninguna estructura asignada al final de esta tubería.
- Estructuras: no hay tuberías conectadas a esta estructura.
- Estructuras: {y} infringe el diámetro o la anchura máximos de {x} para tuberías conectadas a esta estructura.
- Estructuras: {y} infringe la caída máxima de tubería de {x} en una estructura.
- Estructuras: la elevación de cerco de {x} para esta estructura no coincide con la elevación de superficie de referencia de {y}.
Ensamblajes
- Este ensamblaje no contiene subensamblajes.
- Este ensamblaje no tiene referencia a ninguna obra lineal.
- Este código de punto (línea característica) no existe en el estilo de conjunto de códigos referenciado. (v1.9.9.1)
Subensamblajes
- El subensamblaje está obsoleto
- No se puede encontrar el archivo de definición de subensamblaje
- El subensamblaje no está asignado
Obras lineales
- Esta definición de obra lineal es obsoleta.
- Esta obra lineal no contiene líneas base.
Grupos de puntos
- Esta definición de grupo de puntos es obsoleta.
- Este grupo de puntos no contiene puntos.
Superficies
- Esta definición de superficie es obsoleta.
- Esta superficie no contiene triángulos ni celdas.
Grupos de líneas de muestreo
- Este grupo de líneas de muestreo no contiene líneas de muestreo.
Bloques de AutoCAD
- No hay referencias a esta definición de bloque en este dibujo.
Conjuntos de objetos
- No existe el archivo de Opciones de diseño para este Conjunto de objetos.
- No existe la ruta de salida para este Conjunto de objetos.
- Ya no existe un objeto dentro de este Conjunto de objetos.
Ventana Historial de informes
- Ya no existe la ruta de salida para este informe generado anteriormente.
- Ya no existe este archivo de informe generado anteriormente.
