Ejercicio 4: asignación de códigos de elementos de coste a obras lineales

En este ejercicio, creará un estilo de conjunto de códigos para asignar los códigos de elemento de coste a las áreas de obra lineal y las características lineales.

Un estilo de conjunto de códigos aplica los elementos de coste al vínculo o los códigos de punto que definen los ensamblajes de obra lineal. El estilo de conjunto de códigos le permite utilizar el modelo de obra lineal para calcular las cantidades para distintas unidades de medida, como:

• Volúmenes o áreas acumulados: para extraer volúmenes acumulados de áreas de obra lineal cerradas, aplique los códigos de elemento de coste a los vínculos de obra lineal.

  Los vínculos con códigos de elemento de coste se utilizan para extraer el área de elemento de coste o las cantidades volumétricas de materiales como asfalto, grava o tierra.

• Cantidades lineales: para extraer las cantidades lineales a lo largo de una línea característica de obra lineal, aplique los códigos de elemento de coste a los puntos de obra lineal.

  Los puntos con códigos de elemento de coste se utilizan para extraer cantidades lineales para materiales como barreras y bordillos.

• Recuento detallado: para extraer cantidades detalladas de un elemento determinado, aplique los códigos de elemento de coste a los puntos de obra lineal y utilice una fórmula para calcular la cantidad a partir de la longitud de línea característica.
  Nota:

  Aprenderá a crear y aplicar fórmulas de elemento de coste en Ejercicio 6: trabajo con fórmulas de elemento de coste.

Este ejercicio es la continuación de Ejercicio 3: asignación de códigos de elementos de coste a piezas de red de tuberías.

Crear un estilo de conjunto de códigos

1. Abra Quantities-4.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.

   Este dibujo contiene un emplazamiento comercial, que se compone de una huella del edificio, un aparcamiento y carreteras de acceso.

2. En Espacio de herramientas, en la ficha Configuración, amplíe la colección GeneralEstilos con varios propósitosEstilos de conjunto de códigos. Haga clic con el botón derecho en All Codes. Haga clic en Copiar.
3. En el cuadro de diálogo Estilo de conjunto de códigos, en la ficha Información, en Nombre, escriba Corridor Quantities.
4. En la ficha Códigos, bajo Vínculo, en la fila Base, haga clic en .
5. En la categoría Favoritos, seleccione ID de elemento de coste 30202-0600.
6. Haga clic en Aceptar.
7. Repita los pasos del 4 al 6 para aplicar los códigos de elemento de coste a las estructuras siguientes:
   • Pavimento: 40920-1000
   • PAV1: 40930-0200
   • PAV2: 40310-3300
   • Subbase: 30202-0800
8. Repita los pasos del 4 al 6 para aplicar los códigos de elemento de coste al Punto siguiente:

   Bordillo_COR_Int: 60902-0800

9. Haga clic en Aceptar.

Aplicar el nuevo conjunto de códigos a la obra lineal y el ensamblaje

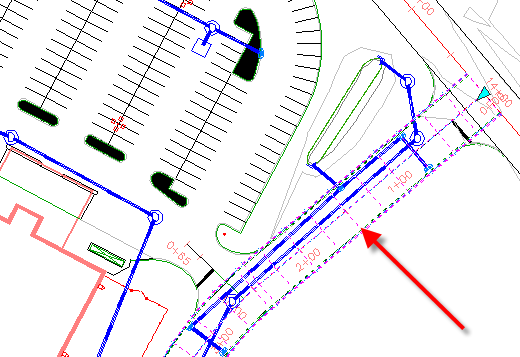

1. En el dibujo, seleccione la obra lineal de carretera secundaria. Haga clic con el botón derecho del ratón. Haga clic en Propiedades.

2. En la paleta Propiedades, bajo Datos, para Nombre de estilo de conjunto de códigos, seleccione Corridor Quantities.
3. Pulse Esc.
4. En el dibujo, seleccione la línea base del ensamblaje de obra lineal. Haga clic con el botón derecho del ratón. Haga clic en Propiedades.
5. En la paleta Propiedades, bajo Datos, para Nombre de estilo de conjunto de códigos, seleccione Corridor Quantities.
6. Pulse Esc.
7. Vuelva a generar la obra lineal.

Para proseguir en este aprendizaje, vaya a Ejercicio 5: trabajo con informes de cantidades.
