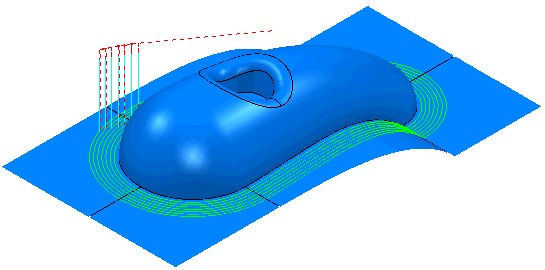

Utilice la estrategia de Acabado por patrón para crear una trayectoria utilizando la proyección de un patrón o una trayectoria sobre el modelo. El patrón puede contener cualquier número de segmentos abiertos o cerrados.
El mecanizado de patrones no tiene geometría de superficie directamente disponible desde el patrón. Utiliza una técnica de proyección o caída para establecer una posición. Así pues, la herramienta puede terminar muy lejos del patrón.
Las páginas asociadas a la estrategia de Acabado por patrón son:
- Acabado por patrón — La página principal utilizada para definir una trayectoria de patrón.
- Alta velocidad — Configuraciones para crear arcos en las esquinas interiores que eliminan los cambios bruscos en la dirección de la herramienta, fundamental para un mecanizado de alta velocidad.
- Evitar colisiones de la punta — Configuración para determinar qué le sucede a la trayectoria cuando una superficie impide el perfilado en la posición más baja. Esta página solo está disponible si se selecciona Detectar colisiones de la punta en la página principal.
- Cortes múltiples — Configuración para habilitar múltiples pasadas de perfilado.
- Verificación automática — Configuración para verificar automáticamente la trayectoria al calcularla.
El resto de las páginas son páginas de estrategia de trayectorias comunes.
