Transformaciones múltiples - Circular (trayectoria)

La pestaña de Circular en el cuadro de diálogo de Transformaciones múltiples crea varias Rotaciones de las trayectorias.

La orientación de la transformación depende del plano de trabajo principal , o , configurado en la barra de herramientas de Información.

La pestaña de Circular contiene las siguientes opciones:

• Ángulo — Utilice el control deslizante para introducir el Ángulo.
• Radio — Utilice el control deslizante para introducir el Radio. Esta opción solo está disponible cuando la opción de Bloquear el radio es .
• Ángulo — Introduzca el ángulo entre elementos en la transformación. También puede utilizar la barra deslizante o especificar el Número de elementos para determinar el ángulo.
• Bloquear el ángulo — Utilice para determinar si el ángulo de rotación se calcula automáticamente.
  • Calculado — Cuando se muestra, presenta los valores calculados por PowerMill. Se considera que desea un patrón circular completo (Ángulo = 360/Número).
  • Editado — Cuando se muestra, presenta el valor introducido por el usuario. Haga clic en para cambiar este valor con el calculado automáticamente. Los valores de Ángulo y Número operan independientemente. De este modo es posible crear un círculo parcial en vez de un patrón circular completo.

  y funcionan como un interruptor.

• Radio — Introduzca el radio del patrón. También puede utilizar el control deslizante para determinar el radio.
• Bloquear el radio — Utilice para determinar si el radio de rotación se define automáticamente o no.
  • Calculado — Cuando se muestra, presenta los valores calculados por PowerMill. El radio es la distancia del centro de rotación (definido por ) al centro de la trayectoria.
  • Editado — Cuando se muestra, presenta el valor introducido por el usuario. Haga clic en para cambiar este valor con el calculado automáticamente.
• Sentido horario — Haga clic para girar la transformación en sentido horario la mitad del Ángulo. Haciendo clic aquí se actualiza el Ángulo de desfase.

  Transformación original:



  Hacer clic en cambia a:



  y se actualiza el Ángulo de desfase a -45.

• Sentido antihorario — Haga clic para girar la transformación en sentido antihorario la mitad del Ángulo. Haciendo clic aquí se actualiza el Ángulo de desfase.
• Origen del plano de trabajo — Cuando se selecciona, el plano de trabajo activo es el origen. Si no hay ningún plano de trabajo activo, el sistema de coordenadas global es el origen.
• Recuadro de selección — Si está seleccionado, el origen es el centro del recuadro de selección que contiene todas las entidades.
• Mover el origen — Si está seleccionado, puede desplazar el origen por la pantalla arrastrándolo o introduciendo las coordenadas con , o , y en la barra de Estado.
• Número — Introduzca el número de entidades del patrón circular. Si el bloqueo del ángulo es , la edición de este recuadro actualiza el ángulo. Si el bloqueo del ángulo es , el Ángulo y el Número funcionan independientemente.
• Ángulo de desfase — Introduzca el ángulo inicial de la transformación.
  • Ángulo de desfase de0:



  • Ángulo de desfase de 20:



• Rotación — Seleccione si se rota o se mueve la trayectoria alrededor de la transformación.
  • Rotar y copiar:



  • Rotar y mover:



• Elemento central — Cuando se selecciona, crea una copia adicional de la trayectoria en el centro del círculo.
  • Elemento central seleccionado:



  • Elemento central sin seleccionar:



• Criterio —Seleccione el orden en el que se mecanizarán las trayectorias duplicadas.

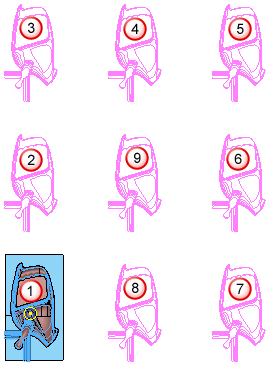

  • Sentido horario — Crea una trayectoria en la que las entidades duplicadas se mecanizan en sentido horario.



  • Sentido antihorario — Crea una trayectoria en la que las entidades duplicadas se mecanizan en sentido antihorario.

Para más información, consulte el Ejemplo de transformación circular.
