Los perfiles con huecos se forman mediante la soldadura de almas de corte longitudinal de secciones laminadas (secciones en I laminadas disponibles en catálogos de perfiles). Hay dos tipos de perfiles con huecos disponibles: los que tienen huecos hexagonales o los que tienen huecos redondos.
Las barras con huecos solo pueden dimensionarse según la norma de acero polaca.
Los siguientes parámetros especifican un perfil con huecos:
- Nombre: asigna una etiqueta (nombre) a una sección. (Robot asigna automáticamente una etiqueta estándar con el nombre de la sección seleccionada en la base de datos y la figura x que indica la nueva altura de sección, como HP 8x36_8), donde:
- x = h + c indica los huecos hexagonales.
- x = h + c + hs indica los huecos hexagonales con una pletina separadora.
-x = H indica los huecos redondos (H es la altura total de la sección especificada por el usuario).
- Color: permite especificar un color para una sección.
- Especifique una sección:
Huecos hexagonales:
c: profundidad de corte
w: distancia entre huecos
a: separación de huecos
Huecos hexagonales con una pletina espaciadora adicional:
c: profundidad de corte
w: distancia entre huecos
hs: altura de una pletina separadora
a: separación de huecos
Huecos redondos:
d: diámetro de huecos
w: distancia entre huecos
H: altura de la sección
- Tipo de sección: conjunto de opciones para seleccionar el tipo de sección adecuado.
- Ángulo gama: especifica el ángulo gama de una sección.
SECCIONES CON HUECOS HEXAGONALES
Propiedades geométricas
Altura total de la sección: H = h + c + h s
Área de sección transversal de la sección maciza
Ap = A + c * tw
Área de sección transversal de la sección con un hueco
Ao = A - c * tw
Área de sección transversal de la parte en forma de T de una sección (sección con hueco)
A = 0.5 * Ao
Áreas de sección transversal eficaces para cortante
Ay = 2 * bf * tf: área de sección transversal de las alas
Az = tw * (h - 2 * tf - c): área de sección transversal del alma en la sección más débil con hueco
Posición del centro de gravedad de la sección
vz = vpz = 0.5 * H
vy = vpy = 0.5 * bf
Momentos de inercia en los ejes Y y Z respectivamente de la sección compuesta únicamente de alas:

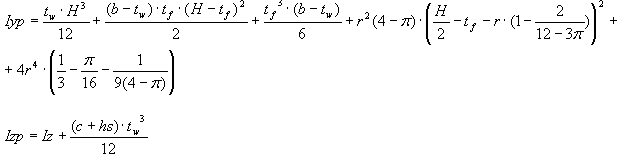

- Una sección maciza
- Una sección con un hueco
Media aritmética de los momentos de inercia de las secciones debilitadas y no debilitadas por huecos
Momento de inercia durante la torsión
SECCIONES CON HUECOS REDONDOS
Propiedades geométricas
d: diámetro de huecos
w: distancia entre huecos
H: altura de la sección nueva (altura total de la sección con una pletina separadora)
Área de sección transversal de una sección maciza
Ap = A + (H - h) * tw
Área de sección transversal de una sección con un hueco
Ao = A + (H - h - d) * tw
Área de sección transversal de la parte en forma de T de una sección (sección con hueco)
A = 0.5 * Ao
Áreas de sección transversal eficaces para cortante
Ay = 2 * bf * tf: área de sección transversal de las alas
Az = tw * (H - 2 * tf - d): área de sección transversal de un alma en la sección más débil con hueco
Posición del centro de gravedad de la sección
vz = vpz = 0.5 * H
vy = vpy = 0.5 * bf
Momentos de inercia en los ejes Y y Z respectivamente de la sección compuesta únicamente de alas:
Una sección maciza
Una sección con un hueco
Media aritmética de los momentos de inercia de las secciones debilitadas y no debilitadas por los huecos
Momento de inercia durante la torsión
Peso propio
SECCIONES CON HUECOS HEXAGONALES
Dado que los perfiles con huecos hexagonales están formados por una sección estándar (con parámetros conocidos) que casi no tiene pérdidas (solo los extremos de la sección, pero se pueden ignorar), su peso es el de la sección inicial. Si la sección incluye placas de pletinas espaciadoras, se debe añadir su peso a ella:
G = g + Gs
g: peso de la sección inicial
donde:
h s *t w : área de sección transversal de una pletina separadora
r s : peso unitario de acero
Por lo tanto, el peso propio:
SECCIONES CON HUECOS REDONDOS
El peso propio de un perfil con huecos redondos debe calcularse como un peso de la sección con una pletina espaciadora (altura "H") y de la sección transversal maciza y reducirse por el peso de los huecos.
Peso de la sección inicial (de una base de datos): g
Peso de la sección maciza con una pletina separadora: g1 = g + rs * (H - h) * tw
Peso del perfil con huecos redondos
BASES DE DATOS DE PERFILES CON HUECOS
Los perfiles con huecos también están disponibles en los siguientes catálogos de perfiles:
- Catálogo de perfiles polacos: RPLNPro (perfiles con huecos hexagonales compuestos de perfiles del catálogo IPE - AIPE, IN - AIN y HEB - AHEB, con huecos hexagonales y una pletina espaciadora, y compuestos de perfiles del catálogo IPE - AIEP, IN - AINP y HEB - AHBP)
- Catálogo de perfiles Arcelor: ARCLRPro (perfiles con huecos hexagonales compuestos de perfiles del catálogo I - CHXI y H - CHXH, con huecos hexagonales y una pletina espaciadora, compuestas de perfiles del catálogo IPE - CHPI y H - CHPH, con huecos circulares, y compuestos de perfiles del catálogo I - CROI y H - CROH)
- Catálogo de perfiles británicos: UKSTPro (perfiles con huecos hexagonales compuestos de perfiles del catálogo UB - CUB y UC - CUC)
- Catálogo de perfiles holandeses: TSNLPro (perfiles con huecos hexagonales compuestos de perfiles del catálogo IPE - CIPE, HEA - CHEA y HEB - CHEB, con huecos hexagonales y una pletina espaciadora, y compuestos de perfiles del catálogo IPE - CIEP, HEA - CHAP y HEB - CHBP).
