Sección especial: con alma ondulada

Las secciones con alma ondulada son secciones en I que presentan almas onduladas de paredes delgadas. Son secciones de la familia de secciones SIN o con dimensiones definidas por el usuario.

Las barras con alma ondulada solo pueden diseñarse de acuerdo con la norma de acero polaca.

Los siguientes parámetros especifican una sección con un alma ondulada:

• Nombre: asigna una etiqueta (nombre) a una sección. (Robot asigna automáticamente una etiqueta estándar para la sección, como WTB 1000 - 300 x 15).
• Color: especifica un color para la sección.
• Especificar una sección:

  - De la base de datos: secciones estándar con alas idénticas (b ₁ =b ₂ , t _f1 = t _f2 ) y los siguientes símbolos de espesor del alma:

  • A: 2 mm (etiqueta de sección estándar: WTA...)
  • B: 2,5 mm (etiqueta de sección estándar: WTB...)
  • C: 3 mm (etiqueta de sección estándar: WTC...)

  Todas las dimensiones son de la familia de secciones SIN; por lo tanto, los campos para definir las dimensiones no están disponibles.

  - Con valores definidos por el usuario:



  • S (etiqueta de sección estándar: WTS...)
  • t _w : espesor del alma
  • h: altura del alma
  • b ₁ : anchura del ala superior
  • t _f1 : espesor del ala superior
  • b ₂ : anchura del ala inferior
  • t _f2 : espesor del ala inferior
  • Además, en el cálculo de las propiedades de sección se utilizan las siguientes variables:
  • f: amplitud de onda
  • m: longitud proyectada de una onda
  • s: longitud desarrollada de una onda
• Tipo de sección: conjunto de opciones para seleccionar un tipo de sección adecuado.
• Ángulo gamma: especifica el ángulo gamma de una sección.

Propiedades geométricas

Altura total de la sección: H = h + t _f1 + t _f2

Área de sección transversal de las alas

Af = b1 * tf1 + b2 * tf2

Área de sección transversal de un alma

Aw = h * tw

Área de sección total

A = Af + Aw

Áreas de sección transversal efectivas para el cortante

Ay = b1 * tf1 + b2 * tf2: área de sección transversal de las alas

Az = Aw * m / s: área de sección transversal reducida del alma

Propiedades calculadas sin tener en cuenta el alma

Momento estático

S = b1 * tf1 * (h + tf2 + tf1 / 2) + b2 * tf2 * tf2 / 2

Posición del centro de gravedad de la sección

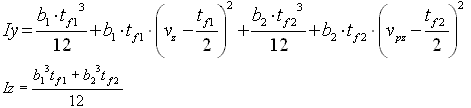

Momentos de inercia en torno a los ejes Y y Z, respectivamente, de una sección compuesta únicamente de alas

Momento de inercia durante la torsión

Peso propio

G= Gf +Gw

G _f = r _s * A _f * l

Gw = r _s * Aw * lw = r * Aw * l/m * s

donde:

A _f : área de sección transversal de las alas

A _w :área de sección transversal del alma

r _s : peso unitario del acero

l: longitud de la barra

Iw: longitud desarrollada de la pletina del alma: lw = l / m * s

m: longitud proyectada de una onda

s: longitud desarrollada de una onda
