Cuadro de diálogo Definición de unión de tope de tipo Viga-Viga

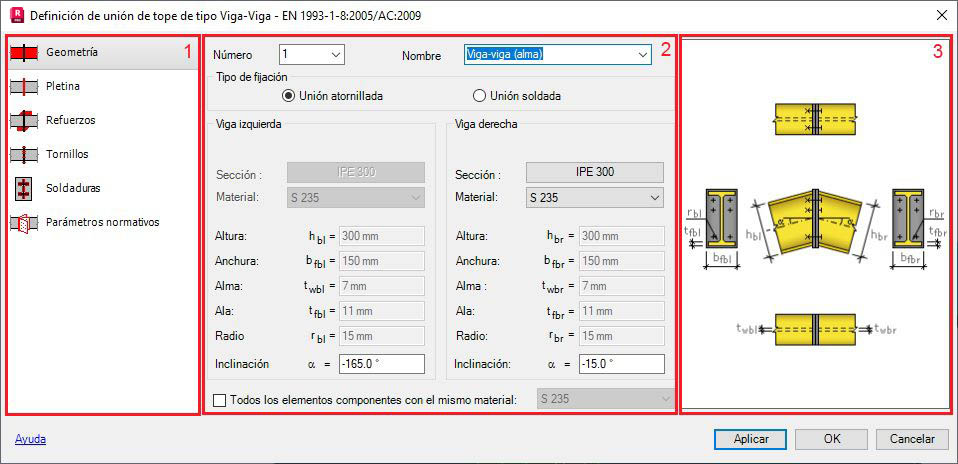

El cuadro de diálogo para la generación de una unión viga-viga (con una pletina frontal) presenta estas tres partes principales:

1. A la izquierda, se muestran opciones para seleccionar un componente utilizado para definir una unión de acero, como se indica a continuación:

2. • geometría
   • pletina
   • corchetes
   • pernos
   • soldaduras
   • Parámetros según norma
3. En el centro, puede definir los parámetros de un elemento seleccionado de la unión de acero.
4. A la derecha, hay una vista gráfica de un elemento definido de la unión viga-viga.

El número de fichas de este cuadro de diálogo depende del tipo de unión seleccionada, atornillada o soldada.
