Ortótropo

La opción Ortótropo reconoce la ortotropía estructural de las losas y las láminas. La ortotropía estructural hace referencia a la falta de uniformidad de la rigidez de la losa en diferentes direcciones, debido, por ejemplo, a la nervurada de la losa. La ortotropía reconoce las diferencias en la rigidez en las direcciones perpendiculares entre sí, pero no reconoce la falta de uniformidad del material. La totalidad de las heterogeneidades geométricas se reconocen únicamente en las matrices de rigidez de los elementos. Una losa con un espesor definido de esta forma debe tratarse como una estructura con un espesor equivalente, pero con diferentes rigideces en direcciones perpendiculares.

Nota: No se reconoce el cambio local de la rigidez de los nervios; no se visualiza la geometría exacta de la losa y no se reconoce durante los cálculos de la armadura.

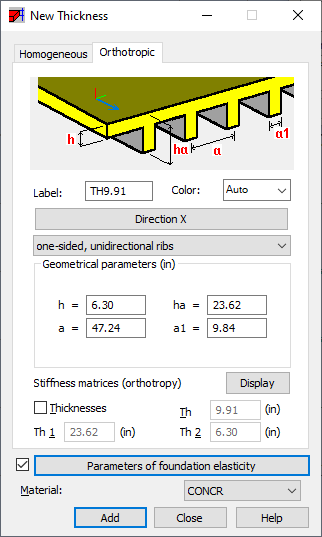

Especifique los parámetros de espesor ortótropo:

• Etiqueta: defina un nombre para un grosor.
• Color: seleccione el color del panel.
• Dirección X: escoja esta opción para abrir el cuadro de diálogo Selección de la dirección principal de la ortotropía, donde puede definir la dirección de la ortotropía principal.
• Lista con tipos disponibles de geometría de losa predefinida (como nervios, piso alveolar, emparrillado y losa trapezoidal). Si selecciona la opción definida por el usuario, puede crear una matriz de ortotropía personalizada: tras seleccionar un tipo de geometría de losa, están disponibles los campos de edición correspondientes que le permiten definir las dimensiones de las losas.
• Mostrar o Definir: seleccione esta opción para abrir el cuadro de diálogo de Matrices de rigidez. El botón Definir aparece después de seleccionar Definido por el usuario en la lista de tipos de geometría de losa predefinidos.
• Espesores: cuando se selecciona, se pueden definir los valores de espesor:
  • G: el espesor equivalente utilizado para calcular el peso propio de la losa.
  • G1: se utiliza para definir los espesores equivalentes utilizados para los cálculos al aplicar cargas de gradiente térmico.
  • G2: se utiliza para definir los espesores equivalentes utilizados para los cálculos al aplicar cargas de gradiente térmico.

    Los valores de los espesores se calculan automáticamente a partir de los parámetros geométricos de la losa.

• Parámetros de la elasticidad del suelo (coeficiente K de soporte elástico): seleccione este botón para abrir el cuadro de diálogo Definición - suelo elástico.
• Material

Nota: Los cálculos de armaduras para este tipo de losa no proporcionan resultados correctos. Debe aplicarse un nuevo algoritmo para la armadura de losas que reconozca una sección en T o una sección en H. Por lo tanto, los cálculos de armaduras para este tipo de losas se realizan como si fueran losas homogéneas con sección transversal invariable.

Una vez definidos los parámetros, seleccione Añadir. El tipo de espesor recién definido se añadirá a la lista de tipos de espesor activos.

Consulte también:

Ortotropía: base teórica
