Cuadro de diálogo Armadura del pilar

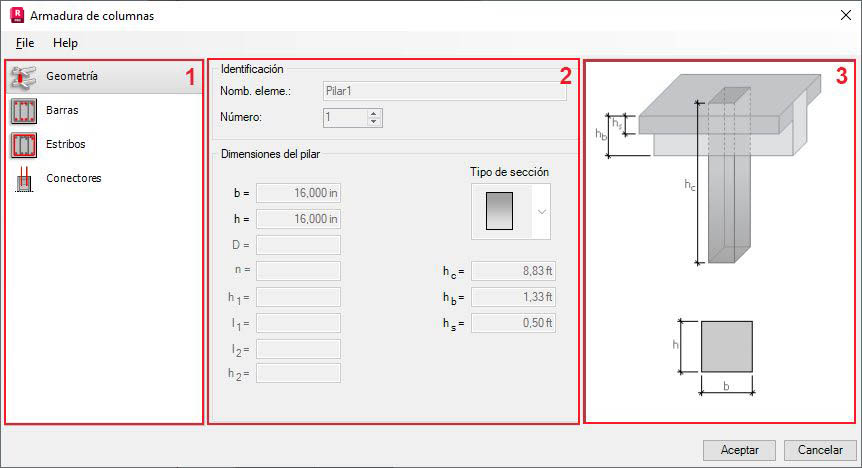

El cuadro de diálogo de generación de armaduras de pilar presenta tres partes principales:

1. A la izquierda, se muestran opciones para seleccionar los componentes utilizados para definir la armadura del pilar:
   • Geometría del pilar
   • Parámetros de armaduras de estribos
   • Parámetros de la armadura longitudinal de un pilar
2. En el centro, puede definir los parámetros del pilar y la armadura (según el componente seleccionado).
3. A la derecha, hay una vista gráfica de un pilar de hormigón armado definido y una armadura de pilar generada.

En la parte inferior del cuadro de diálogo, están disponibles estas dos opciones:

• Sin generar armaduras: la opción solo está disponible en caso de que no se haya generado una armadura paramétrica (es decir, una armadura definida mediante las opciones de las fichas de la extensión) y haya otro tipo de armadura (por ejemplo, elementos prefabricados) en el elemento de hormigón armado. Si la opción está activada, no se genera la armadura paramétrica; si la opción está desactivada, se genera la armadura paramétrica.
• Actualización de modelo dinámico: si se selecciona esta opción, se conservan los datos del módulo actualizados con el modelo de Revit.

  Al cambiar la geometría de un elemento o elementos adyacentes, se inicia la extensión y se vuelve a generar la armadura para incluir los cambios.

  Puede anular la selección de esta opción para los siguientes elementos:

  1. Un solo elemento (después de iniciar la extensión, desactive esta opción en la parte inferior del cuadro de diálogo).
  2. Todos los elementos de un tipo determinado de un proyecto, como todas las vigas (en las preferencias de las extensiones).
  3. Todos los tipos de elementos (en las preferencias de las extensiones).

  La opción Actualización de modelo dinámico está seleccionada por defecto para todo el proyecto y todos los elementos admitidos.

  Al abrir un archivo creado en la versión 2012 o inferior, esta opción funciona como se indica a continuación:

  1. Está desactivada para los elementos existentes que se han reforzado con la extensión (puede seleccionarla al modificar la armadura mediante esta extensión).
  2. Se selecciona por defecto para los elementos nuevos.
  Nota: Esta opción solo está disponible si el módulo se inicia en Revit.
