Cuadro de diálogo Cálculos (barra de hormigón armado)

Los módulos para el dimensionamiento de vigas, pilares, cimentaciones y losas permiten determinar el área de armadura teórica y una separación de barras de armadura en la sección transversal de un elemento estructural de hormigón.

El módulo de dimensionamiento de barras de hormigón armado permite obtener un área teórica (necesaria) de armadura para las barras de hormigón seleccionadas.

Acceso

• Haga clic en Dimensionamiento Armado teórico - vigas/pilares de hormigón armado - opciones Cálculos.
• Seleccione la pantalla Diseño de hormigón armado Barras - armadura teórica.

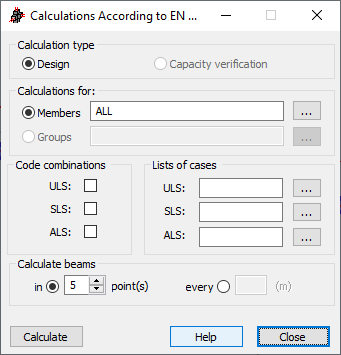

Elementos del cuadro de diálogo

Nota: Al crear un modelo de estructura, se definen parámetros geométricos de vigas y pilares de hormigón (parámetros de pandeo, valores permitidos de flecha y desplazamientos en los extremos de la barra). Los parámetros normativos de los elementos de la estructura de hormigón (parámetros de acero y hormigón y tipos de barras de armadura) se definen en el cuadro de diálogo Parámetros de cálculo.

Tipo de cálculos

Permite definir el tipo de cálculo.

• Dimensionamiento.
• Verificación de la resistencia (actualmente no disponible).

Calcular

Especifique los elementos que se tienen en cuenta durante los cálculos.

• Barras.
• Grupos de barras (actualmente no disponible).

Las listas de elementos se definen de estas tres formas:

• Introduzca manualmente los números de barras en el campo de edición correspondiente.
• Inicie un cuadro de diálogo de selección con un botón "...".
• Indique los elementos en la pantalla con una vista de estructura.

Combinaciones según norma y listas de casos

Especifique las combinaciones según norma y los casos de carga para cada uno de los estados límites analizados.

Se proporciona un conjunto de campos activos diferente para las diversas normas. Los campos de opción de las combinaciones según norma solo están activos si se han generado anteriormente esos cálculos. Se puede introducir una lista de casos en el campo correspondiente o en un cuadro diálogo de selección que se inicia con el botón "...".

Calcular vigas

El número de puntos de cálculo para las vigas se puede definir de dos formas:

• Mediante la definición de puntos de cálculo en la longitud de la viga (mín. = 3, máx. = 100), especificando con qué unidad de longitud se deben realizar los cálculos. El punto inicial es el resultado de las opciones aceptadas en el cuadro de diálogo Definición de vigas de hormigón (Longitud del tramo y Anchura del apoyo).
• Las funciones y los límites del módulo utilizados para el cálculo del área de armadura teórica (necesaria) para las barras de hormigón dependen de la norma de hormigón seleccionada.
