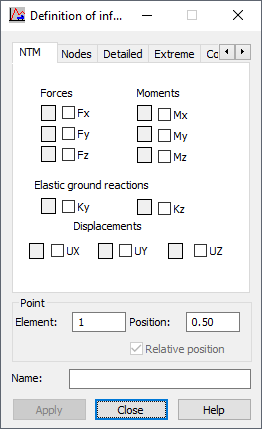

El cuadro de diálogo Definición de las superficies de influencia que se muestra en la imagen siguiente se abre después de hacer clic en Añadir o Modificar en el cuadro de diálogo Superficies de influencia.
Las superficies de influencia se definen de la misma forma que las líneas de influencia para el análisis de cargas móviles. La diferencia consiste únicamente en que un usuario define una función y le asigna un nombre.
Tanto las líneas de influencia como las superficies son diagramas de una relación entre un determinado valor de resultado (como, por ejemplo, fuerza o desplazamiento) y la posición de una fuerza de unidad. El valor de una línea de influencia en un punto determinado es igual al valor de una cantidad resultante seleccionada cuando se coloca una fuerza de unidad en este punto.
Las superficies de influencia en Robot se generan mediante el método estático. Esto significa que se generan mediante la aplicación de una carga unitaria concentrada en puntos sucesivos. Una vez resueltos todos los casos de unidades, se construye una superficie de influencia que obtiene los resultados de casos sucesivos. Al aplicar superficies de influencia, debe recordar estos dos puntos importantes sobre cómo se generan:
- La precisión de la asignación de superficies de influencia depende de la densidad de la división aplicada a la superficie definida como tablero de puente. Las fuerzas de unidad utilizadas para construir una superficie de influencia se aplican en nudos que pertenecen a la malla de esta división de superficie. La densidad de la división de malla se define de la misma forma que las mallas de elementos finitos, mediante la opción Herramientas > Preferencias para el proyecto > Opciones de mallado. Esta opción está disponible también después de resaltar el contorno de superficie y seleccionar la opción Propiedades del objeto del menú contextual.
- Las áreas de influencia se generan para una carga unitaria que funciona en la dirección del eje Z (sentido: Z menos). Los valores de la superficie de influencia se generan con señales compatibles con los resultados de esta carga. Para algunas de las cantidades, como desplazamientos o momentos en los apoyos, los valores máximos de la superficie de influencia pueden ser negativos. Debe seleccionar las partes de la superficie de influencia, positiva o negativa, que se cargarán y se descargarán.
Una función se define después de seleccionar solo una cantidad de resultados en cualquiera de las fichas y seleccionar un elemento o un nudo. Para las estructuras de barras, también está disponible el campo Posición, lo que permite determinar una coordenada relativa en una barra para la que se han guardado los resultados. Para los elementos de superficie, los valores de fuerzas y tensiones se leen en centros de elementos.
Si no se especifica un nombre de función, el nombre se genera automáticamente de la siguiente manera (nombre_de_la_cantidad_de_resultados)_(tipo_de_cantidad)_(número_de_elemento_o_nudo)/(posición_en_una_barra), como, Desplazamientos_UX_1/0.5.
Si no se selecciona ninguno de los valores del cuadro de diálogo o no hay ningún nombre para la superficie de influencia, no se puede definir una función.
Al hacer clic en el botón Aplicar, se completa la definición de una superficie de influencia y se añade la superficie a la lista de superficies de influencia.
En el cuadro de diálogo Definición de las superficies de influencias, puede seleccionar las siguientes cantidades de resultados en las fichas sucesivas:
- NTM (fuerzas, momentos, reacción del suelo elástico y desplazamientos)
- Nudos (desplazamientos y reacciones)
- Detallados (resultados para elementos de superficie con una dirección seleccionada del sistema local)
- Extremos (resultados para elementos de superficie en el sistema principal)
- Compuestos (resultados para elementos de superficie compuestos según la hipótesis de von Mises)
