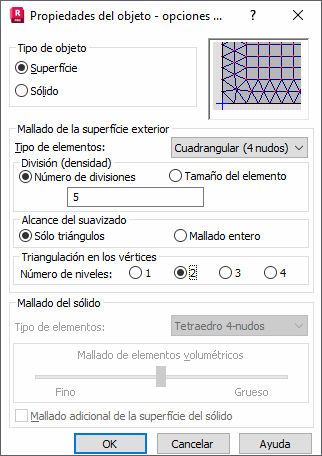

En los módulos Lámina o Estructura volumétrica, después de hacer clic con el botón derecho en un objeto y seleccionar Propiedades del objeto en el menú contextual, se pueden definir los parámetros para una malla de elementos finitos plana o volumétrica.
Nota: Este cuadro de diálogo solo se muestra si se selecciona un objeto de Solid Modeler. Si la selección incluye al menos un objeto que no es de Solid Modeler, se abre el cuadro de diálogo de generación de malla de elementos finitos.
Puede seleccionar las siguientes opciones en el cuadro de diálogo:
- Tipo de objeto especifica el tipo de estructura. Para una lámina, se generan elementos finitos planos. Para un sólido, se generan elementos volumétricos.
- El campo Tipo de superficie exterior especifica el tipo de elementos finitos que se utilizan al generar una malla de elementos planos en las caras de los objetos: triángulos de 3 nudos o cuadrángulos de 4 nudos.
- División (densidad) especifica un parámetro de división que determina el número de elementos generados en un borde de contorno.
- Tamaño del elemento especifica la dimensión para un elemento de una malla de elementos finitos que se obtiene después de generar la malla.
- Alcance del suavizado especifica una región para el suavizado de malla. Si selecciona Solo triángulos, solo se suavizan las capas de los triángulos (Número de niveles especifica el número de capas de los triángulos) cercanos al borde del objeto. La malla cuadrangular ubicada dentro del objeto no se modifica. Si selecciona Mallado entero, el suavizado se aplica tanto a los triángulos cercanos al borde del objeto como a los cuadrángulos ubicados dentro del objeto.
- Triangulación en los vértices especifica el número de capas de los elementos triangulares cercanos a los bordes de los objetos, como se muestra en las imágenes siguientes.
2 niveles (capas) 3 niveles (capas)
- El campo Mallado del sólido especifica el tipo de elemento finito volumétrico utilizado para generar una malla de elementos finitos volumétricos: tetraedros de 4 nudos o hexaedros de 8 nudos. Con el control deslizante, puede seleccionar el tipo de malla volumétrica de elementos finitos que se va a generar: desde una malla gruesa a una malla fina. Si selecciona Mallado adicional de la superficie del sólido al generar una malla de elementos finitos volumétricos, también se genera una malla en una superficie sólida (contorno). Tenga en cuenta que, cuando se utiliza esta opción, la malla de elementos volumétricos es más fina.
Nota: Puede cambiar una malla de elementos finitos normal a objetos de Solid Modeler, pero no puede cambiar los objetos de Solid Modeler a una malla de elementos finitos normal.
