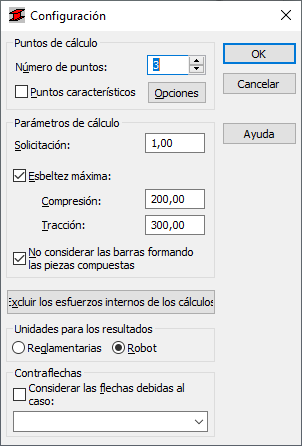

Utilice el cuadro de diálogo Configuración para definir los parámetros aplicados durante la verificación de una barra de acero según la norma sudafricana SANS 10162-1:2011. Para abrir el cuadro de diálogo, haga clic en el botón Configuración del cuadro de diálogo Cálculos. Aparece el siguiente cuadro de diálogo:
Puede especificar los siguientes parámetros de cálculo.
- Puntos de cálculo; se pueden definir de estas dos formas:
- Mediante la definición de un número de puntos a lo largo de la longitud de la barra (los puntos se distribuyen uniformemente a lo largo de la longitud de la barra), la opción Número de puntos.
- Mediante la definición de coordenadas de puntos característicos; seleccione la opción Puntos característicos y haga clic en el botón Opciones para abrir el cuadro de diálogo Cálculos en los puntos característicos.
- La solicitación define el coeficiente por el que se multiplica el límite de plasticidad (para aumentar o reducir dicho límite).
- Esbeltez máxima; si se selecciona esta opción, se verifica la esbeltez de una barra. Además, se pueden especificar valores admisibles de la esbeltez de una barra en compresión (utilice el campo Compresión) y de una barra en tracción (utilizar el campo Tracción). La esbeltez real de una barra se compara con estos valores. Si se supera cualquiera de los valores límite, la barra se clasifica como inestable.
Si ha seleccionado la opción Los componentes de barras complejas no se tienen en cuenta, Robot omite los componentes de barras complejas durante el cálculo de estas barras.
Haga clic en el botón Excluir los esfuerzos internos de los cálculos para abrir el cuadro de diálogo Esfuerzos internos no considerados, que contiene opciones para definir los valores límite de los esfuerzos internos (así, se pueden ignorar valores de esfuerzo que resulten "insignificantes" para una sección específica). Además, puede seleccionar unidades para visualizar los resultados del dimensionamiento de barras. Los resultados se presentan en las unidades empleadas en la norma de acero indicada o en las unidades utilizadas en Robot.
En la parte inferior del cuadro de diálogo, se encuentra una lista para seleccionar un caso de carga (peso propio). Los desplazamientos calculados se tratan como las flechas iniciales de la estructura para un caso de carga seleccionado. A continuación, debe seleccionar la opción Considerar las flechas debidas al caso.
