Esta opción se utiliza para especificar propiedades adicionales para barras de estructura como: barras de celosía (para las que actúan esfuerzos axiales), barras que sólo pueden funcionar en tracción o compresión, así como barras para las que se tiene en cuenta la influencia de esfuerzos cortantes en deformaciones de estructura. Abra el cuadro de diálogo Características avanzadas mediante uno de los siguientes métodos:
- Haga clic en el menú Geometría > Características adicionales> Barras - características avanzadas.
- Haga clic en
.

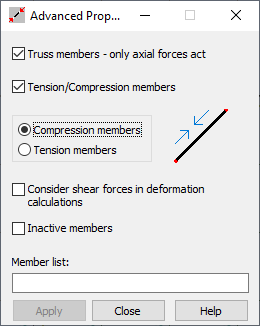

Las opciones siguientes están disponibles en el cuadro de diálogo de la tarea:
- Barras de celosía: define las barras de tipo de celosía en estructuras de pórtico. Tenga en cuenta que esta definición no permite asignar relajaciones a un elemento del pórtico, pero cambia el tipo de elemento finito de una viga a una celosía.
Anteriormente, el uso de una barra de celosía en una estructura de pórtico requería que se definieran relajaciones de barras. El uso de elementos finitos de celosía reduce el número de grados de libertad en un modelo de estructura, lo que reduce el tiempo de cálculo de estructuras grandes.
Nota: La opción de barras de celosía solo se puede utilizar para los tipos de estructura en los que se utilizan elementos de barra de un tipo de viga. Esto significa que no se puede utilizar esta opción en las siguientes estructuras: celosía 2D, celosía 3D, estructura de tensión plana, estructura de estado de deformación plana y estructura de simetría axial. Estos tipos de estructura requieren que todas las barras sean barras de celosía. - Considerar las deformaciones debidas al esfuerzo cortante: cuando se selecciona esta opción, la influencia de los esfuerzos cortantes en la deformación de la estructura se tiene en cuenta en los cálculos de las barras especificadas. Debe definir el módulo de corte para estas barras.
- Barras trabajando sólo en tracción o compresión: si se selecciona, las barras solo transferirán esfuerzos de compresión o de tracción durante los cálculos de la estructura en función de si se ha seleccionado Barras traccionadas o Barras comprimidas.
Si se selecciona, se muestran dos opciones adicionales:
Las barras comprimidas y las barras traccionadas pasan a estar disponibles. El campo de la parte inferior del cuadro de diálogo permite definir barras (gráficamente o introduciendo sus números) de la siguiente manera: barras de celosía, barras en tracción o compresión, o barras para las que se tiene en cuenta la influencia de los esfuerzos cortantes en los cálculos de las deformaciones de la estructura.
Nota: Actualmente, los cálculos de las barras traccionadas y comprimidas se realizan de la misma manera que para las barras de celosía. Por lo tanto, al seleccionar la opción de Barras trabajando sólo en tracción o compresión, la opción Barras de celosía se selecciona automáticamente.
Cuando la opción Barras de celosía está seleccionada, preste atención a los atributos y las cargas asignados a la barra de estructura seleccionado debido a la diferencia en el trabajo de un elemento de celosía con respecto a un elemento de viga. Se genera una carga de peso propio de las barras de celosía para los nudos de elementos de la barra. Para las cargas aplicadas a lo largo de una barra, solo se tienen en cuenta las cargas aplicadas a lo largo del eje de la barra, mientras que las cargas transversales se ignoran. Esta regla pertenece a los siguientes tipos de carga:
- Carga uniforme en una barra
- Carga trapezoidal en una barra
- Esfuerzo sobre barras.
La opción Barras inactivas se encuentra en la parte inferior del cuadro de diálogo. Cuando se selecciona, las barras cuyos números se especifican en el campo Lista de barras o se resaltan en el área de dibujo se omiten al generar el modelo. (Las barras se omiten al generar la malla de elementos finitos).
