Suelo elástico (Barras)

Abra Suelo elástico - barras, que permite definir barras de estructura de suelo elásticos mediante uno de los siguientes métodos:

• Haga clic en el menú Geometría > Características adicionales > Suelos elásticos para barras.
• Haga clic en .

Los cálculos para barras con un tipo definido de suelo elástico se basan en el algoritmo clásico del suelo elástico de Winkler (es posible definir un levantamiento unidireccional).

Nota: Solo se puede definir Suelo elástico para algunos tipos de estructura. Las direcciones accesibles del suelo elástico para el tipo de estructura aplicado (grados de libertad permitidos para un tipo de estructura seleccionado):

PÓRTICO PLANO	KZ
PÓRTICO ESPACIAL	KY, KZ, HX
EMPARILLADO	KZ, HX
PLETINA	KZ, HX
LÁMINA	KY, KZ, HX
CELOSÍA PLANA	no se puede definir
CELOSÍA ESPACIAL	no se puede definir

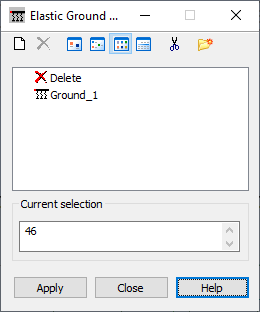

En la parte superior del cuadro de diálogo Suelo elástico - barras se encuentran los siguientes iconos:

• : añade un nuevo tipo de suelo elástico (Nuevo tipo de suelo elástico)
• : elimina un tipo de suelo elástico de la lista activa
• , , y : muestra la lista de tipos de suelos elásticos activos como: iconos grandes, iconos pequeños, una lista corta o una lista completa
• : elimina todos los tipos de suelo elástico de la lista activa que no están en la estructura diseñada
• : abre el cuadro de diálogo Base de etiquetas.

La definición de un tipo de suelo elástico para las barras de la estructura consta de dos pasos:

1. Definición del tipo de suelo elástico

   Si no hay ningún tipo de suelo elástico definido, o si se añade un tipo nuevo a la lista existente, haga clic en el icono Nuevo suelo elástico:

   • Si no se resalta ningún tipo de suelo elástico, al hacer clic en el icono Nuevo suelo elástico se abre un cuadro de diálogo que define un nuevo tipo de suelo elástico. La primera ficha está activa y sus campos se rellenan con la última definición de suelo elástico (excepto el campo ETIQUETA) o se aceptan los parámetros por defecto.
   • Si se resalta algún tipo de suelo elástico, al hacer clic en el icono Nuevo suelo elástico se abre un cuadro de diálogo que define un nuevo tipo de suelo elástico. La pestaña que es apropiada para el tipo de suelo elástico está activa. Todos los campos, excepto el campo ETIQUETA, se completan en función del tipo resaltado.

   Puede abrir el cuadro de diálogo para definir un nuevo tipo de suelo elástico haciendo doble clic en un elemento de la lista activa de tipos de suelo elástico. Se abre el cuadro de diálogo de Nuevo tipo de suelo elástico con todos los campos completados según el tipo de suelo elástico seleccionado por el usuario. Después de especificar los parámetros para el tipo de suelo elástico, se añade (actualiza) a la lista activa haciendo clic en AÑADIR o pulsando <INTRO>. Si una etiqueta no cambia, se muestra una advertencia como cuando se define un nuevo tipo de suelo elástico.

2. Asignación de un tipo de suelo elástico a barras de estructura: se realiza de la misma manera que para otros atributos de estructura (secciones de barra, tipos de apoyo, etc.).

Para eliminar un tipo de suelo elástico asignado a una barra de estructura:

1. Haga clic en en la lista activa
2. Seleccione un objeto de la estructura de la que desea eliminar el suelo elástico.

No se puede modificar este tipo de suelo elástico; se asigna de la misma manera que el tipo de suelo elástico para las barras de la estructura.
