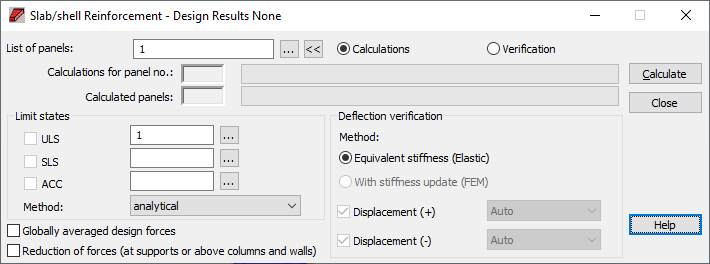

Seleccione la pantalla de armadura teórica (necesaria) ubicada en Losa de hormigón armado o Dimensionamiento > Armado teórico - losas/muros de hormigón armado - opciones > Cálculos para evaluar el área de armadura de losas o láminas.
Solo está activa la opción Cálculos, que puede usarse con los métodos de rigidez equivalente (elástico) o de actualización de rigidez (inelástico).
Para acceder a la opción de verificación, seleccione Análisis > Verificación en la pantalla Losas - resultados reales.
El nombre de la norma utilizada para determinar los parámetros del tipo de armadura de panel se muestra en la barra de título del cuadro de diálogo.
Para comenzar los cálculos de las armaduras de pletinas o láminas, realice las siguientes acciones.
- Los estados límites permiten definir los casos de carga que se tienen en cuenta durante los cálculos para casos de carga individuales en estados límites adecuados (ELU, ELS y ACC - estado accidental). ELS determina las condiciones normativas para la fisuración (expresadas en algunas normas por tensiones o deformaciones), excepto las flechas (campo Comprobación de flechas). Introduzca los números de caso de carga adecuados o haga clic en
. En el cuadro de diálogo Selección, seleccione los casos de carga o las combinaciones de casos de carga para estados límites específicos. Si se han definido combinaciones según norma, la activación de la opción correspondiente en el campo Estados límites (
) determina el estado límite para el que se tendrán en cuenta las combinaciones según norma generadas en los cálculos.
- Seleccione los paneles que se tendrán en cuenta en los cálculos de la armadura teórica; introduzca los números de los paneles o haga clic en y elija los paneles en el cuadro de diálogo Selección.
- Determine el método de cálculo de armaduras de pletinas o láminas. Están disponibles los siguientes métodos de cálculo: método analítico, método de momentos equivalentes (NEN) y método Wood&Armer de momentos equivalentes (consulte también Método de cálculo del área de armadura de pletinas y láminas).
Tenga en cuenta estos dos puntos:
- Los cálculos de paneles se realizan solo para paneles con números especificados en el campo Lista de paneles y para casos o combinaciones de casos especificados en los campos ELU, ELS, y ACC.
- Después de modificar los parámetros de un conjunto de armaduras de un panel con armaduras calculadas o un conjunto de parámetros de armaduras de un panel, el cálculo de armaduras estará obsoleto. Los resultados del cálculo de armaduras se eliminan, mientras que en la tabla de resultados de las armaduras, las celdas de la tabla se muestran en rojo (no se puede acceder a los mapas de las armaduras ni los cortes de los paneles).
En la lista de paneles, aparecen dos barras de progreso de cálculo. El primero indica el panel actual, mientras que el otro indica todos los paneles calculados. Las barras están precedidas por campos de solo lectura que muestran el número del panel calculado y la cantidad de paneles que se han calculado respectivamente.
La parte inferior del cuadro de diálogo contiene las siguientes opciones:
- Esfuerzo de cálculo - media global. Esta opción está disponible cuando los resultados de los cálculos de pletinas y láminas son discontinuos para las fuerzas en los nudos de malla de elementos finitos. Si cuatro elementos finitos convergen en un nudo, se determina un valor de fuerza diferente para cada elemento. Si la opción Esfuerzo de cálculo - media global está desactivada, los resultados en los nudos se promedian dentro de un panel determinado para el que se calcula la armadura. Si la opción está seleccionada, el promedio de los resultados en los nudos se calcula para todos los paneles.
Nota: Si se selecciona la opción Esfuerzo de cálculo - media global, debe tener cuidado al calcular las armaduras para estructuras de losa compuestas por paneles que no se encuentran en un plano, ya que el cálculo de la media global puede provocar una situación en la que las cantidades que no se correspondan entre sí se promedien para los bordes de esos paneles.
- Reducción de las fuerzas sobre los pilares y muros. Si se selecciona esta opción, los valores de momentos y tensiones próximos a los puntos de apoyo (o apoyos lineales) se sustituyen por un valor medio obtenido en el área cerca de los apoyos/pilares/muros (consulte Reducción de valores cerca de los apoyos).
Si se produce algún error durante los cálculos, estos se mostrarán en una solicitud después de completar los cálculos.

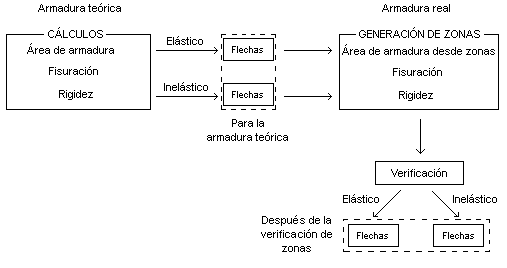

Cuando se calcula el área de armadura, la fisuración, la rigidez y la flexión, se realiza la verificación del área de armadura desde las zonas. La verificación se realiza para obtener el valor final de las flechas. Las nuevas áreas son la base para volver a calcular los valores de fisuración y rigidez. Consulte Métodos de cálculo de flechas en pletinas/láminas para obtener más información sobre los algoritmos de cálculo de métodos individuales.
La verificación (como los cálculos de las armaduras teóricas) se puede realizar mediante uno de los siguientes métodos:
- Rigidez equivalente (elástico)
- Con actualización de rigidez (inelástico)
La verificación se puede realizar para una combinación elegida libremente o un componente de combinación. En el campo ELS, puede definir un tipo de carga arbitraria, como casos simples, combinaciones, análisis temporales, etc. Seleccione la opción Auto para realizar la verificación de una combinación con los desplazamientos elásticos más elevados para un panel especificado (arbitrario; se elije en el cuadro de diálogo Selección). Elija la combinación que se comprobará. Incluirá combinaciones de la lista desplegable ELS.
