Parámetros de edición

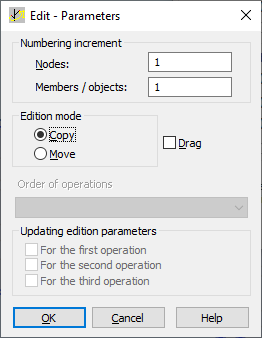

Cuando se selecciona Parámetros en el cuadro de diálogo de Transformación múltiple o en Transformar sistema de coordenadas, se abre el siguiente cuadro de diálogo. Utilice el cuadro de diálogo Editar parámetros para definir parámetros adicionales para la transformación múltiple o para la transformación de un sistema de coordenadas.

La parte superior del cuadro de diálogo tiene las siguientes opciones que se utilizan para la transformación múltiple y la transformación de un sistema de coordenadas:

• Incremento de numeración:

  Nudos: especifica el incremento de numeración de los nudos de una estructura. Define la numeración de los nudos recién creados.

  Barras/objetos: especifica el incremento de numeración de las barras u objetos de una estructura. Define la numeración de los objetos o las barras de creación reciente.

• Modo de la edición:

  Copiar: cuando se selecciona, la edición de cualquier nudo, barra u objeto crea un nuevo nudo, barra u objeto. Los objetos originales no se modifican.

  Mover: si se selecciona, la edición de cualquier nudo, barra u objeto mueve el nudo, barra u objeto. Los objetos originales cambian su posición en la estructura.

  Arrastrar: esta opción permite activar y desactivar el arrastre durante una operación de transformación múltiple o la transformación de un sistema de coordenadas. Cuando se selecciona, Robot crea nuevas barras entre los nuevos nudos de estructura creados durante la edición y los nudos originales. Las barras se numeran automáticamente.

En el centro del cuadro de diálogo se encuentra el campo Secuencia de operaciones, donde es posible especificar el orden de las operaciones de edición.

En la parte inferior del cuadro de diálogo, el campo Actualizar los parámetros de la edición tiene las siguientes opciones:

• Para la primera operación: cuando se selecciona, los parámetros definidos para la primera operación de edición se actualizan después de cada operación de edición.
• Para la segunda operación: si se selecciona, los parámetros definidos para la segunda operación de edición se actualizan después de cada operación de edición.
• Para la tercera operación: cuando se selecciona, los parámetros definidos para la tercera operación de edición se actualizan después de cada operación de edición.

Nota: Si se incluye la opción Homotecia en la edición compleja, seleccione la opción Actualizar parámetros de edición para la Homotecia, en el cuadro de diálogo Parámetros (que se abre haciendo clic en Parámetros). Dependiendo de dónde aparezca la opción Homotecia, será la primera, la segunda o la tercera operación. De este modo, se actualiza el centro de la homotecia para la transformación compleja. Por ejemplo, la conversión y la escala repetidas dan como resultado operaciones sucesivas de escala para las posiciones sucesivas del centro de la escala, moviendo el centro original por los vectores de traslación.

El funcionamiento de las opciones del campo Actualizar los parámetros de la edición se describe en el ejemplo.
