Edición simplificada

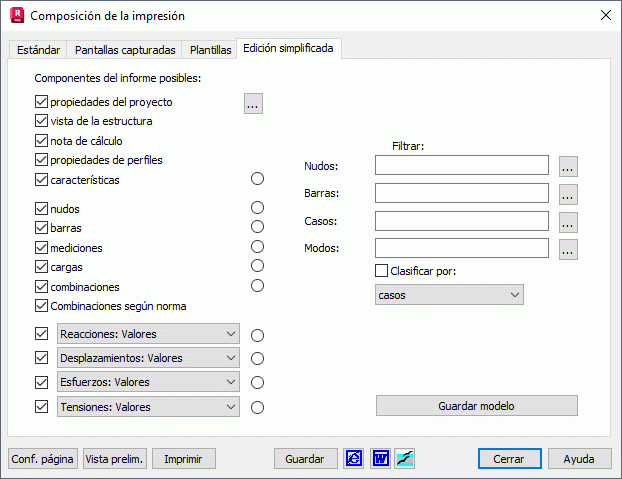

Seleccione la ficha Plantillas en el cuadro de diálogo Composición de la impresión para seleccionar opciones simplificadas para la impresión.

Para crear una plantilla de edición simplificada, realice lo siguiente:

1. Seleccione las cantidades que deben incluirse en la composición de la impresión.
2. Filtre los nudos, las barras, los casos o los modos para los que se creará la impresión.
3. Active la ordenación, si es necesario.
4. Haga clic en Guardar para activar la ficha Plantillas del cuadro de diálogo Composición de la impresión y busque los elementos seleccionados de la edición simplificada en el panel derecho. Es posible que se guarde la plantilla de edición simplificada definida por el usuario.

En las siguientes fases sucesivas, se compone la edición simplificada.

Fase 1

La parte izquierda del cuadro de diálogo contiene los elementos y las cantidades que se van a incluir en la impresión. Entre ellas, se incluyen los siguientes:

• Vista de la estructura. Adición de una captura de pantalla de una estructura en una proyección 3D con secciones.
• Nota de cálculo. Adición de una nota de cálculo mediante la selección de Análisis > Nota de cálculo.
• Propiedades de perfiles. Adición de una nota de cálculo con propiedades de sección exactas.
• Características. Adición de la tabla de propiedades con todas sus fichas.
• Nudos.
• Barras.
• Mediciones.
• Cargas.
• Combinaciones.
• Reacciones.
• Desplazamientos.
• Fuerzas.
• Tensiones.

Los siguientes tipos de impresión de tablas están disponibles para reacciones, desplazamientos, fuerzas y tensiones en las fichas Valores, Envolvente y Extremos globales. Además, están disponibles las dos opciones siguientes:

• Propiedades del proyecto: el contenido de la nota en los datos determinados en la opción Archivo > Propiedades del proyecto - Nota se añadirá a una impresión. Al hacer clic en (...), se abre el cuadro de diálogo Propiedades del proyecto.
• Combinaciones según norma: el contenido de la nota en los datos determinados en la opción Cargas > Combinaciones según norma - Impresión se añadirá a una impresión. Al hacer clic en (...), se abre el cuadro de diálogo Combinaciones según norma.

A la izquierda de cada una de las opciones anteriores, se encuentra un campo de selección que indica si la opción se debe incluir en la edición simplificada o no. El campo puede adoptar uno de los valores siguientes:

	El elemento/cantidad no se incluye en la edición simplificada.
	El elemento/cantidad no se incluye en la edición simplificada para una selección completa.
	El elemento/cantidad no se incluye en la edición simplificada con la selección de nudos, barras, casos o modos definidos por el usuario.

Fase 2

Si se selecciona la tercera posibilidad, se pueden seleccionar los botones de opción (). Es posible que estos elementos se incluyan en la edición simplificada. Si un elemento o una cantidad se incluyen en la edición simplificada definida por el usuario, se activa el botón correspondiente y los campos de edición pertinentes están disponibles para definir listas de nudos, barras, casos o modos.

Existen dos métodos para filtrar nudos, barras, casos o modos para la impresión.

• Introduzca números de nudos, barras, casos o modos de vibración en el campo de edición correspondiente.
• Haga clic en el botón correspondiente; se abrirá el cuadro de diálogo Selección.

Fase 3

Si la opción Clasificación está activa, todas las tablas de edición simplificada se ordenarán según los criterios definidos por el usuario. Actualmente, puede ordenar según los grupos definidos de nudos y barras.
