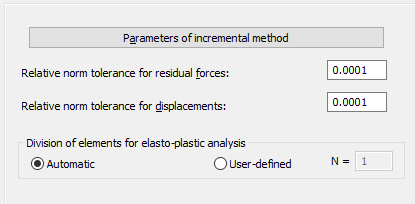

Seleccione Análisis de la estructura > Análisis no lineal en el árbol del cuadro de diálogo Preferencias para el proyecto a fin de acceder a los siguientes parámetros de análisis.
Defina tolerancias de la norma relativas para las fuerzas residuales y los desplazamientos.
Análisis elastoplástico
Seleccione la opción Automática para utilizar la longitud del elemento definida en la ficha Modelo de estructura (Análisis > Tipo de análisis).
Seleccione Por el usuario para introducir el número de división del elemento de cálculo en el campo N =. Se trata de una sección a lo largo de la longitud del elemento de barra y se le asigna una sección de propiedades elastoplásticas.
Haga clic en el botón Parámetros del método incremental para definir lo siguiente:
- Número de incrementos de la carga (por iteración).
- Número de iteraciones máximo para un incremento (cargas).
- Número de reducciones de longitud del incremento (rectificación de la convergencia de la solución).
- Coeficiente de la reducción de la longitud del incremento (modificaciones de incremento de carga).
- Número máximo de ensayos "line search".
- Parámetro de control del método "line search".
- Número máximo de correcciones BFGS.
- Tareas posteriores a las iteraciones
- Active la matriz de rigidez para que se actualice después de cada subincremento de carga en una iteración.
- Active la matriz de rigidez para que se actualice después de cada iteración.
- Guarde los resultados después de cada iteración.
